エスパス「今時の車計画」第2弾！今回は、ついにバックモニター設置！！

まあ、自分は基本的にトラックにも乗っていたので、室内ミラーすらあまり見ないタイプなんですが、嫁が欲しがったことだし、見える方が安全に決まっとる！ということで、またまたDIYで設置。

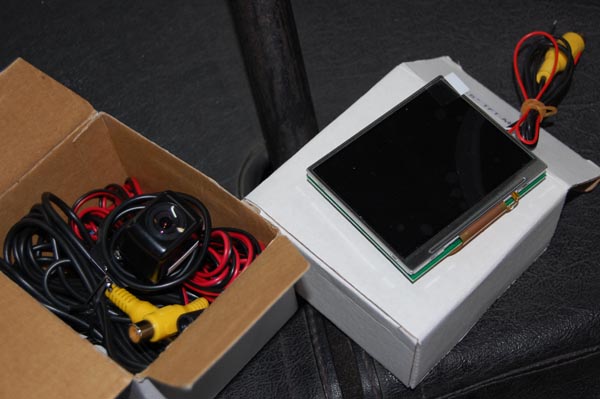

購入したのは、この二つ。

バックカメラと3インチくらいのモニターです。両方合わせても10,000円弱でした（安！笑）。

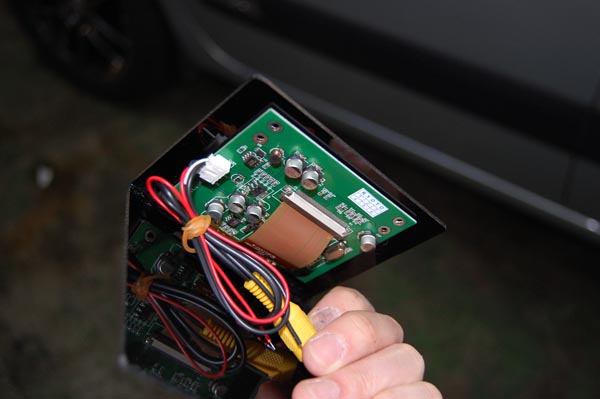

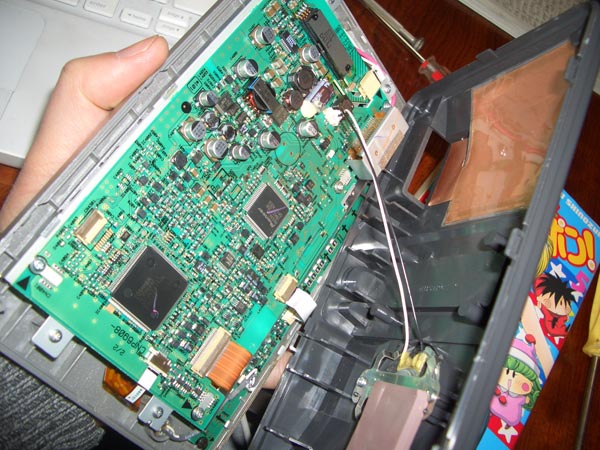

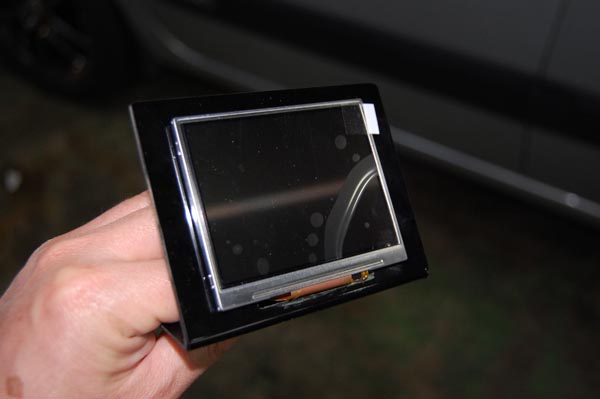

特に液晶モニターは、ケースすら無い基盤むき出しのタイプなので安いんですけど、こういった使い方には、とても重宝しますね。

さて、作業開始。とにかく、内装材をパコパコ外します。

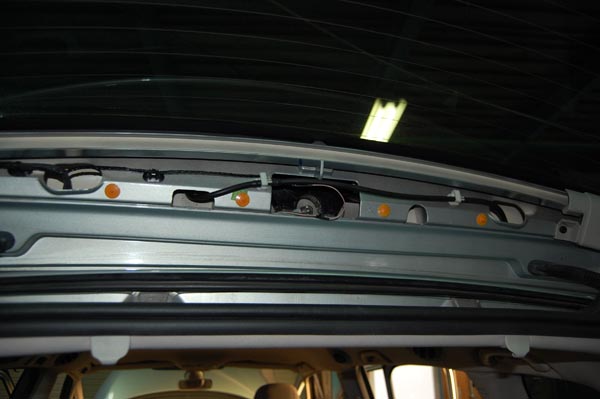

ここは、テールゲート部分。黒いのは、ウォッシャー液のパイプ。

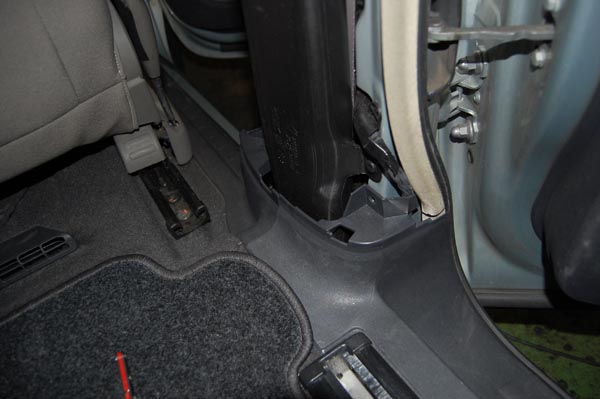

センターピラーの付け根。
タイプ4は、とても珍しいセンターエアコンタイプなので、ここから天井の吹き出し口に向かって黒いパイプが延びています。
こういったパイプ、道中が長い＆外板に近いところを通っているので、青空駐車で熱くなる日本では、かなり効率が落ちるんですよね～。
でも、タイプ1よりずっと効く！

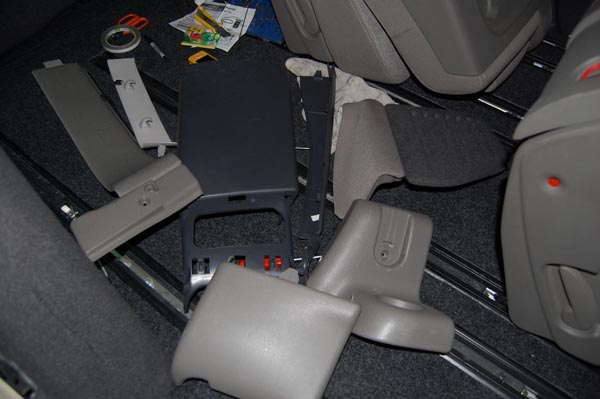

これくらいの部品を外しました。多くが今時のはめ込み式でして、2箇所ほどツメが折れちゃったけど、まあ、問題無いでしょう（苦笑）。


さて、いよいよ接続です。
カメラ、モニター共にギアをバックに入れたときに電源が入れば良い（普段から入りっぱなしだとバッテリーの負担が増える）ので、今回はバックランプの電源コードから電源を取ります。
リレーが必要かな～と思ったけど、どちらも流れる電気は少ないので、直付けにしちゃいました。

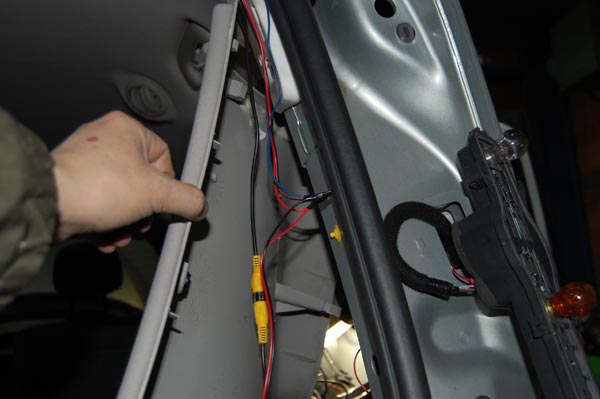

写真を取り忘れちゃったんですが、実際に分岐したのは室内側で（ライトが光ってる辺り）、確か白いコードだったと思います。黄色いカプラーは、映像用のものです。

次に、配線をテールゲートにのばすんですが、ここが狭い！

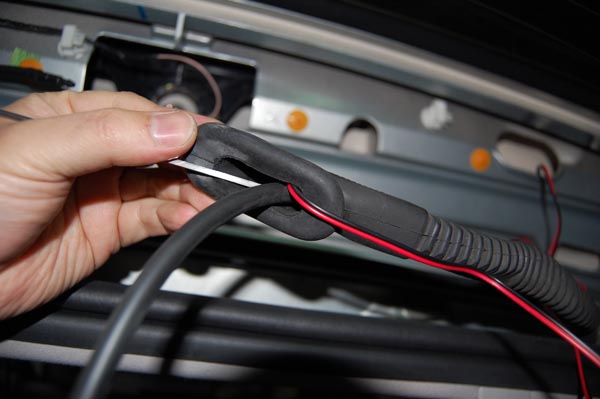

最初は蛇腹形状に行く手を阻まれたんですが、針金（廃ワイパーブレードの心材。これがなかなか丈夫で、いろいろ重宝しますよ～）にコードをテープで蒔いたらあっさり通りました。
何事も経験ですな～

で、この写真では、電源コードを通しているんですが、この後残念ながら映像用のコードが通らない（先の黄色いカプラー付き）ことに気付き、予定変更。
実際には、カメラから出てる配線のみを通しました。

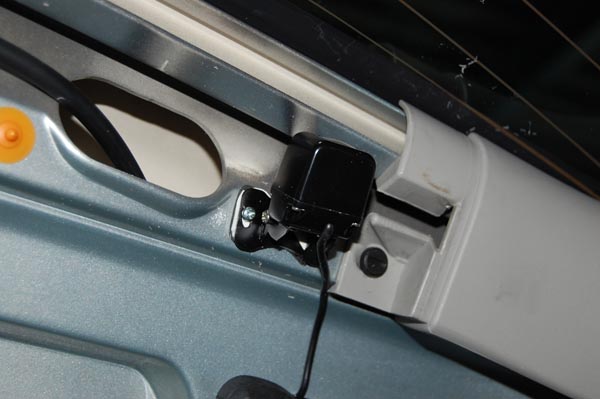

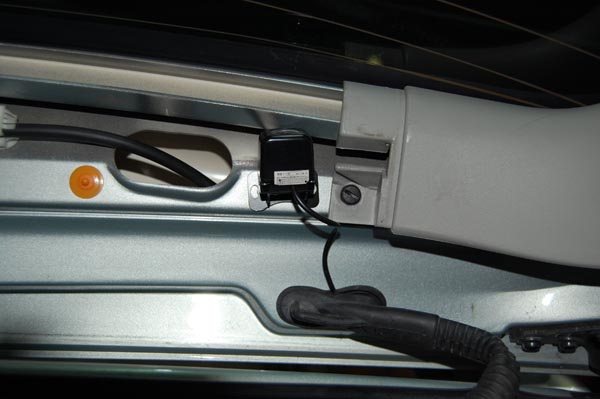

で、これが後々、、、というか、この結果、配線の届く範囲がとても狭くなってしまって、当初「ナンバープレートの横」か「ハイマウントストップランプ付近」へカメラを付けようと思っていたんですが、それを諦めて、こんなところに（笑）

まあ、元々室内の方がスマートだし、安全という意味で言えば、高い位置から全体を見渡せた方が良かろうと思っていたので、問題無し。
しかも、ここは丈夫なプラスティック部品なので、取り付けも簡単でした。

もちろん、取り付け位置は、モニターで確認しながら調整しましたけど、画角の広いカメラを買ったので、周りが写りきらないという事はなかったです。
3ミリくらいのスペーサーで高さを稼いで、少し真ん中よりに向ければ、そこそこ写りました。


そして、カバーをルーターでガーっと削って

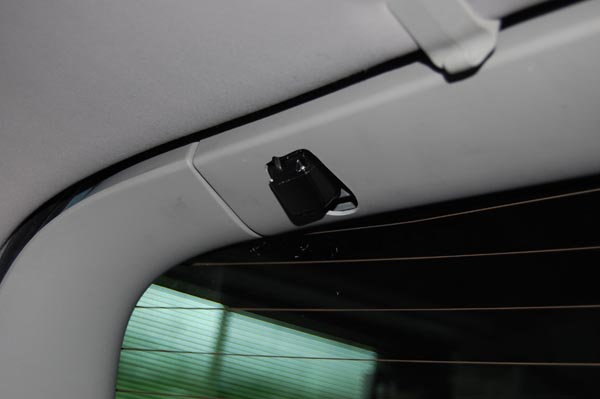

カバー装着！

カメラの前方、これくらい削らないといけなかったのが、ちょっと格好悪い（苦笑）。
まあ、実際はあまり気にならないですけどね。

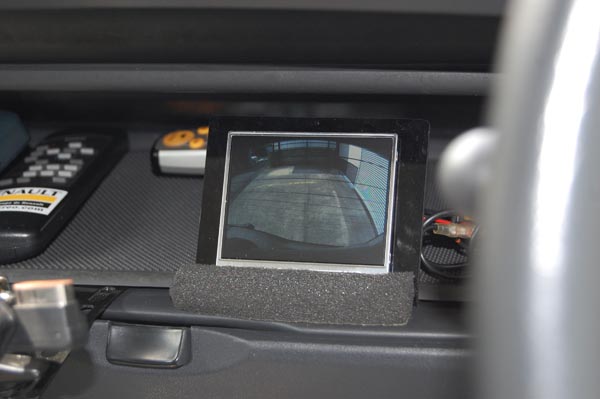

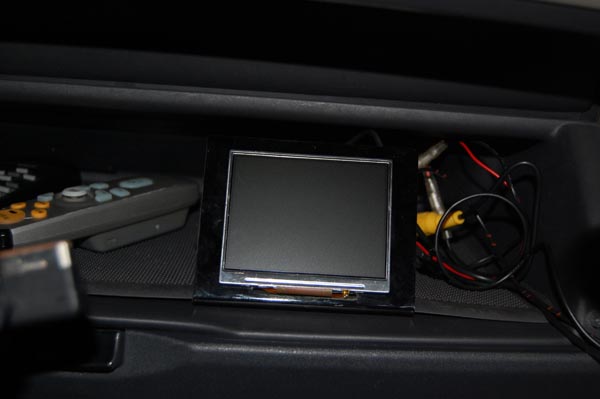

さて、次はモニターの設置へ、、、つづく～
