タグ:タイミングベルト

ブログを見返すまでもなく、コカングーのファンベルトもタイミングベルトも約二年前に交換したんですが、訳あってもう一度w

原因は、これ
IMG_2564
IMG_2565
バンバン!何かが何かを叩く音がし出したので止まって確認してみたら、、
なんと、ファンベルトがスルメいか状態になってました。

まあ、この辺はコカングーのウィークポイント、、、だったから早めに交換したのに!!!
その甲斐なく、あやうくエンジン逝きそうなトラブル発生(涙。
と言うことは、交換作業が下手くそだったということで、もう一度やることにしたわけです。

そしてもう一つの懸念。
それは前回のタイミングベルト交換時に固着したボルトの代わりに市販のボルトを使ったこと、、
基本的にはダメじゃない!はずなんですが、マイクロメーターで軸径を測ったわけでも無く、エンジン音もなんと無く嫌な感じがしてたので、 この際タイベルもやり直すことにしました。

さらに、、アイドリングでエンジンがガタガタし出して、14万キロ頑張ってくれたエンジンマウントもそろそろかなとw

で、これらが購入部品です。
IMG_2570

IMG_2571

さあ、二度目の作業なのでサクサク行きます!
まずはタイベル交換。
前に作った自前のSSTをセットしてバラします。
IMG_2573
IMG_2574
IMG_2575
IMG_2577
IMG_2576
この写真は、万が一!クランクシャフトが動いてしまったかな?と言う時にわかるように、ピストンに届く棒を突っ込んで印をつけておいた様子です。
二度と失敗しないように!念には念を入れてということで(^^;

そして、、、早速予定外のヤロウが、、IMG_2586
IMG_2590
二年前に換えたウォーターポンプからラジエター液漏れ&異音がw
この部分、二年前にも書いたんですが、初期の整備書には「ガスケットは使わずに液体パッキンで付けろ」 と記載されていたんだけど、交換部品にはガスケットが付いていたのでそれを使用したんですが、、
見るからにショボかったガスケットは残念ながらアウト。

そしてもっとビックリしたのが、ウォーターポンプそのものからの異音!&漏れ、、、

もう、本体もガスケットも外れだったんですね(涙
仕方なくウォーターポンプも購入。
今回は資金も底をつき、予定外の購入だったので一円でも安く、、、とリスク覚悟でヤフオクのお店から購入したんですが〜

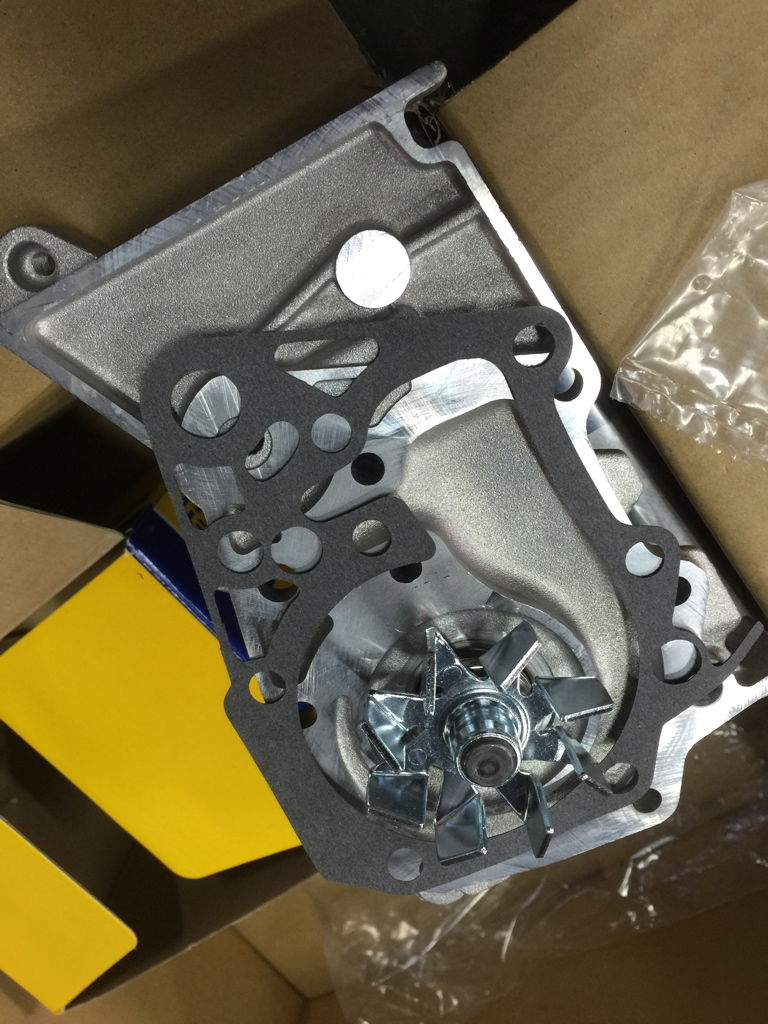

IMG_2599
なんと!純正品のガスケットがセットされていてビックリ!
もちろん本体の動きも良くて、GTストアさんには感謝感激です〜

一気に気分が良くなって、前のガスケットをサクサク取って綺麗にして装着!
IMG_2595
IMG_2605
 ピカピカでいい感じです〜

そしてそもそもの懸念だったタイミングプーリーとボルトも交換して、タイミングベルトも装着!
IMG_2634

IMG_2607
チラッとしか写らないんだけど、テンションのインジケーターもバッチリ、指示通りの位置にしてセット完了!
IMG_2606
これで完璧!さあ、ファンベルトへ〜

と思いきや、、、、更なる問題がw

つづく(ToT

久々にブログの更新です。

今回は、タイミングベルト交換!
整備記録によれば、5年前の2010年、約65,000kmで交換されているので、それから55,000km走破したことになります。
正直に言ってやりたく無かったけど、やばそうな音がし出しちゃったので、泣く泣く工賃節約のために重い腰をあげました。
では、スタート〜


まず、情報収集したところ、カングーのクランクプーリーには固定キーも合いマークも無いので、一旦バラしてしまうとカムとのタイミングが合わなくなってしまうと言う、とんでも無い構造であることが判明。
で、それを回避するためにSSTが必要ということで、まずはそれの入手、、、じゃなくて制作から始めました(汗)。

ひとつめのSSTはカムシャフトを固定するもので、カムシャフトのエンドに切ってある溝に填るような形にします。

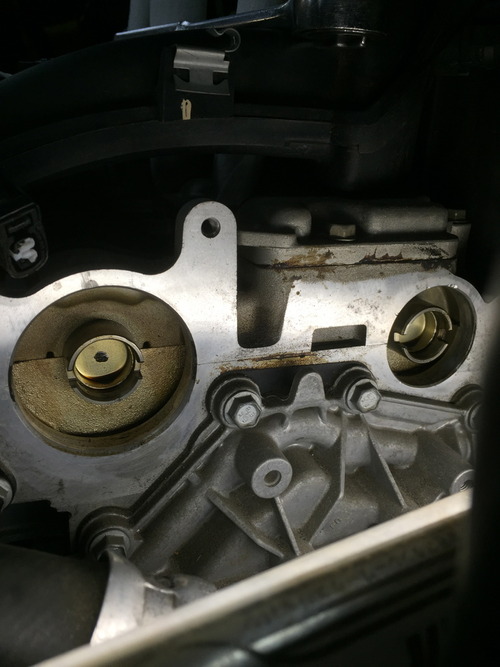

これがカムシャフトの溝で、クランクを回して横一文字の位置に合わせます(1番ピストン上死点?)。
IMG_0741_1024

ちなみにこの位置出し、、自分は反対側の下にもぐってクランクを回すので、この角度からは絶対に見られません!から、少なくともこの時点で相棒が必要です。
僕は嫁をなだめすかして手伝ってもらいました(^^;

で、実測して、、、廃材を物色して、、、溶接して完成!
IMG_0740_1024

こんな風に填めてボルトで固定します。溶接のいい加減さは、目をつぶって下さい(汗)
IMG_0742_1024

二つ目は、クランクの回転防止ツールです。

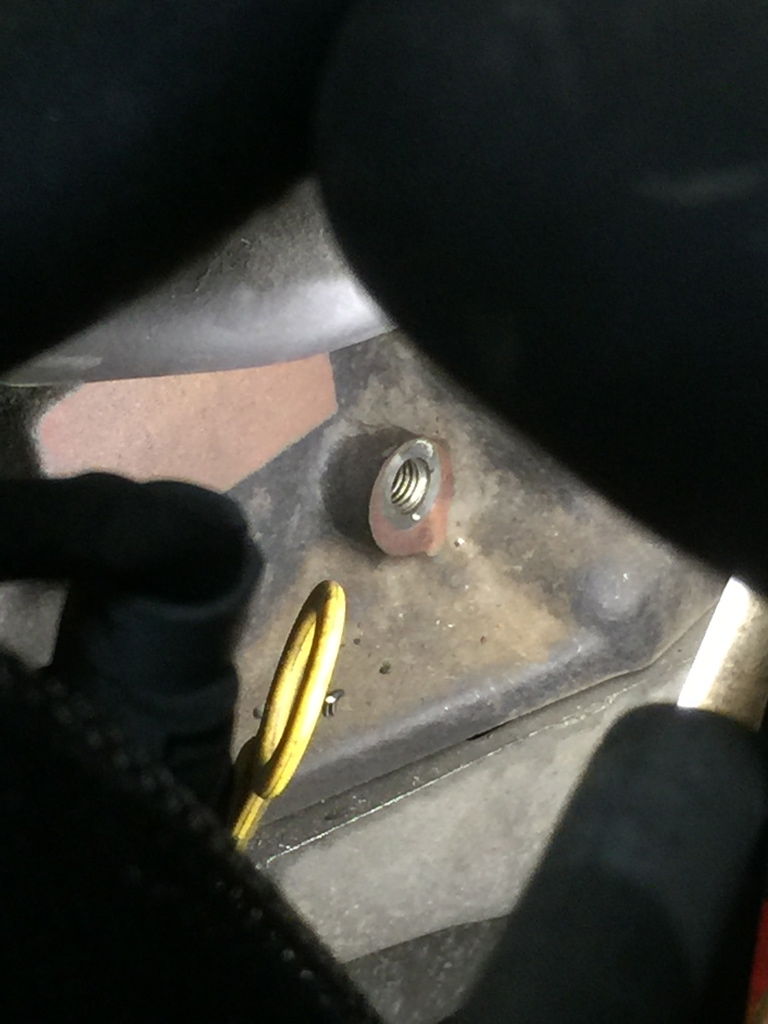

これは、エンジンブロックの前側に開けてある穴(もちろん普段はメクラボルトで塞いであります)に取り付けて、クランクが回転しないようにするモノです。
IMG_0744_1024
インマニの下、オイルレベルゲージの横にありますが、使ってあるメクラボルトがE型トルクスの16というサイズの珍しいボルトです(涙。

で、ここに長いボルトを入れれば良いと思っていたんだけど、、、なぜか雌ネジが奥まで切って無くて単純な長いボルトじゃダメ!
ということで、これも実測したんですが、この時にラジエターファンが邪魔になったので、これも撤去。
上の二本のボルトを外して下のは少し緩めれば、スポッと上に抜くことが出来ます。

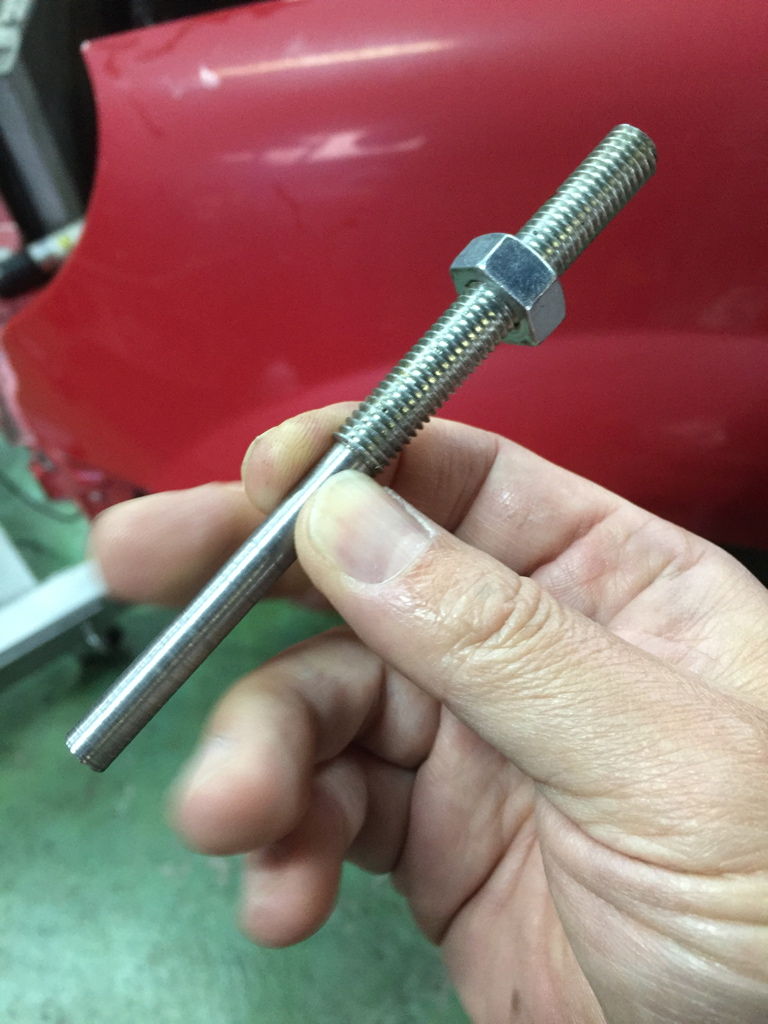

で、削り出し〜の、、、
IMG_0747_1024

完成!
IMG_0749_1024

こんなことで一日掛かってしまいました(笑)
ちなみにこのSSTセットは12,000円くらいで手に入るので、買った方が、、、いや、それを言い出したら作業そのものをプロにお任せした方が良いです!と言うか、無茶苦茶大変な交換作業なので、結論から言えば、ぜひそうした方が無難です。

と言っても僕はスタートしてしまったので、毎度のように一人噴火しながら進めますw

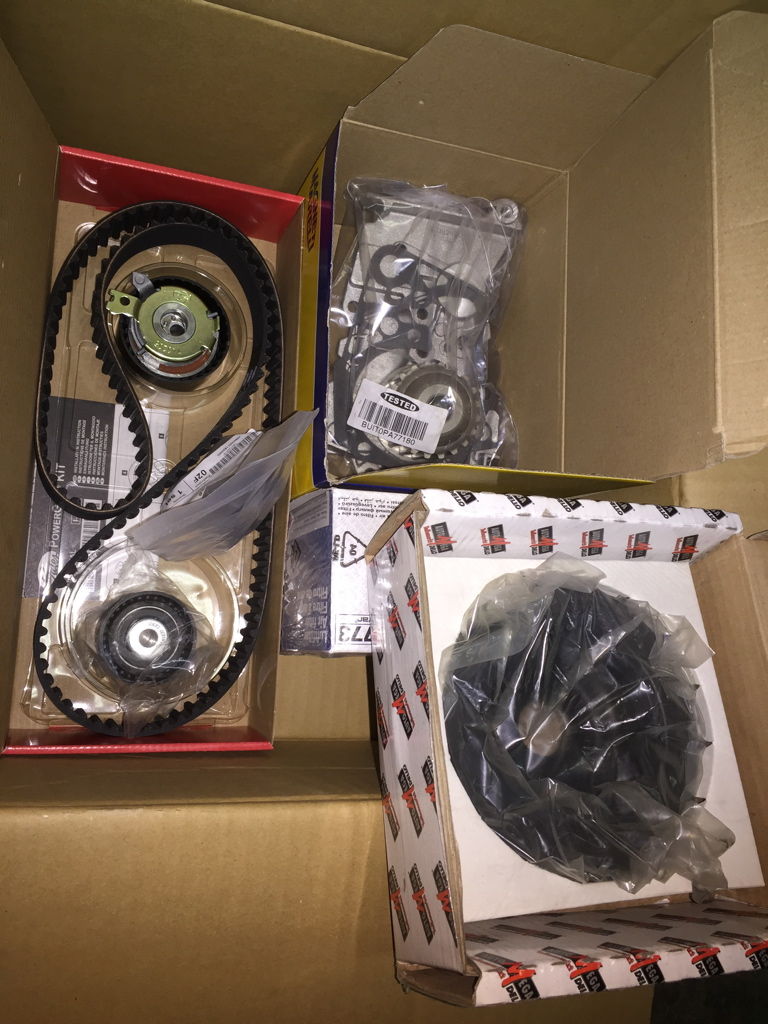

今回購入したのは、これだけの部品とエンジンオイル、ラジエター液です。
IMG_0734_1024

アクセサリーベルト類は、1年半前に換えたばかりなので節約のために再利用です。。。
異音の原因がそっちだったら泣けるけど、、

で、作業を始めようとジャッキアップしてみたら、、、びっくり!

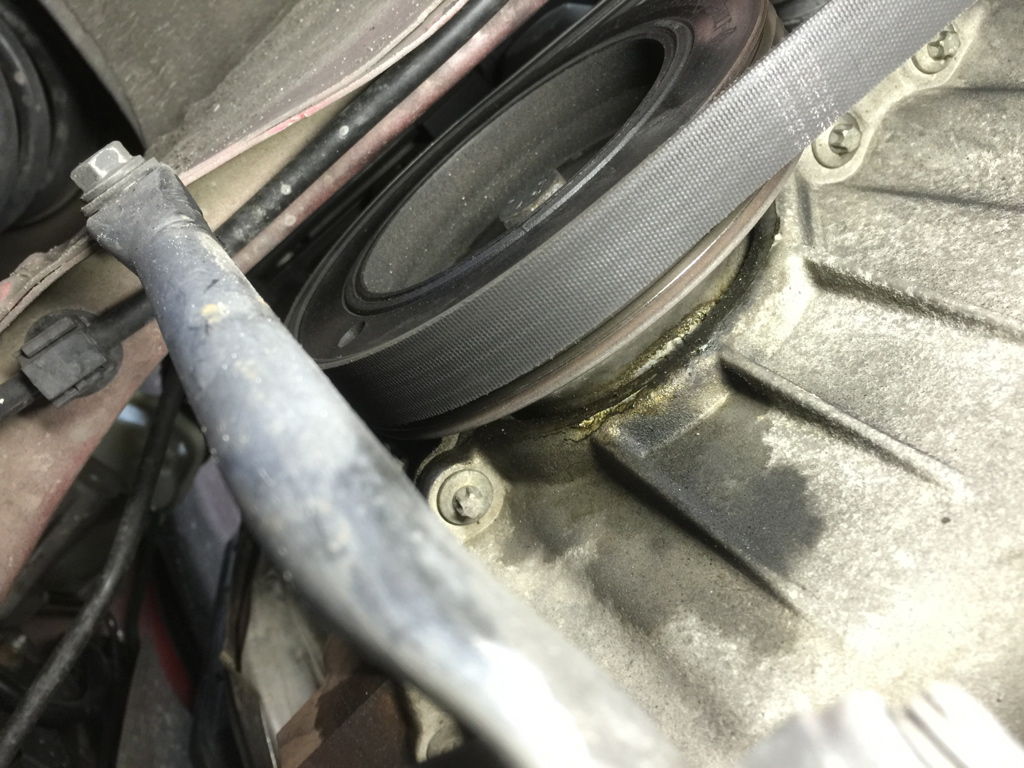

アクセサリーベルトがクランクプーリーの山ひとつずれて外れそうになってるではありませんか!!
IMG_0731_1024

原因は、、、心当たりがあります。
実は、アクセサリーベルト交換の半年後にオルタネータープーリーも交換したんですが、その時にテンショナーのテンションをうまく戻せずに、無理矢理張ったもんだから、、、かな(汗)
とにかく、外れる前に気付けて良かったです〜

あ、この写真で分かるようにオイルパンからオイルのにじみがあるんですが、今回は見て見ぬふりです。
20万キロを走破したら直そう、、、


では、あらためて作業スタート。
いろいろあって、結局ここまでバラしましたが、これでも隙間は最小限。。。
史上稀に見る整備性の悪さです!!(怒

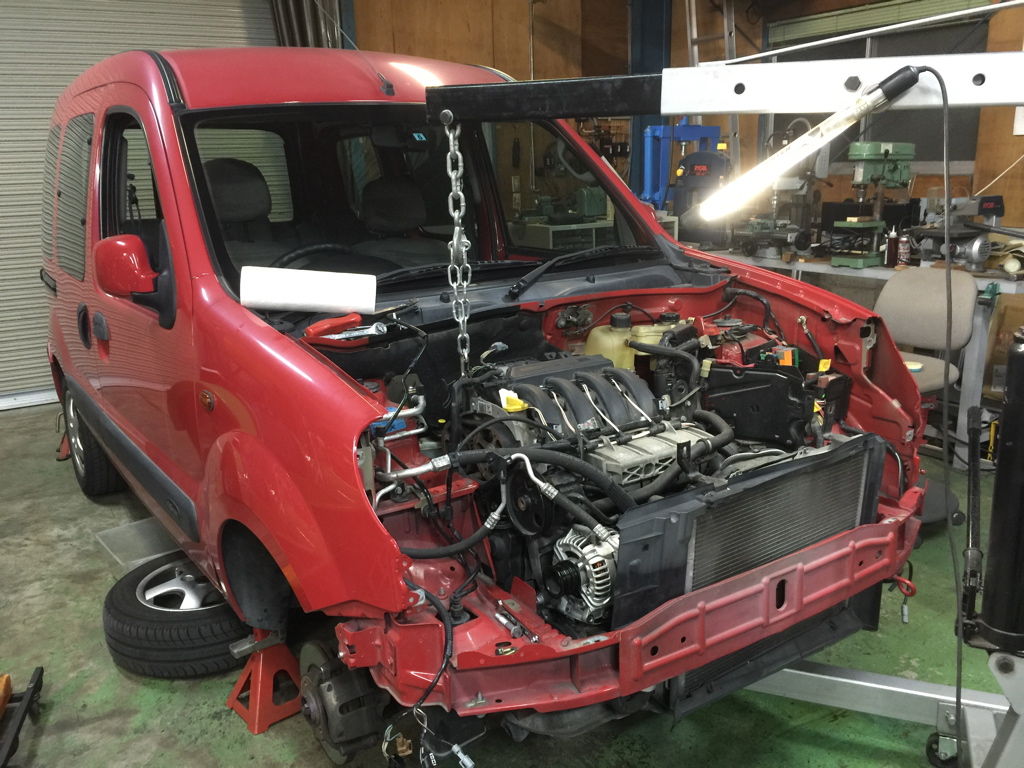

そしてFFではありがちな、カムカバーがエンジンマウントを兼ねるという構造のため、エンジンクレーンでエンジンを持ち上げておきます。
IMG_0732_1024

まあ、いつもの如くエンジンを下ろすこと前提なんでしょうね、あちらの人達は( -_-)

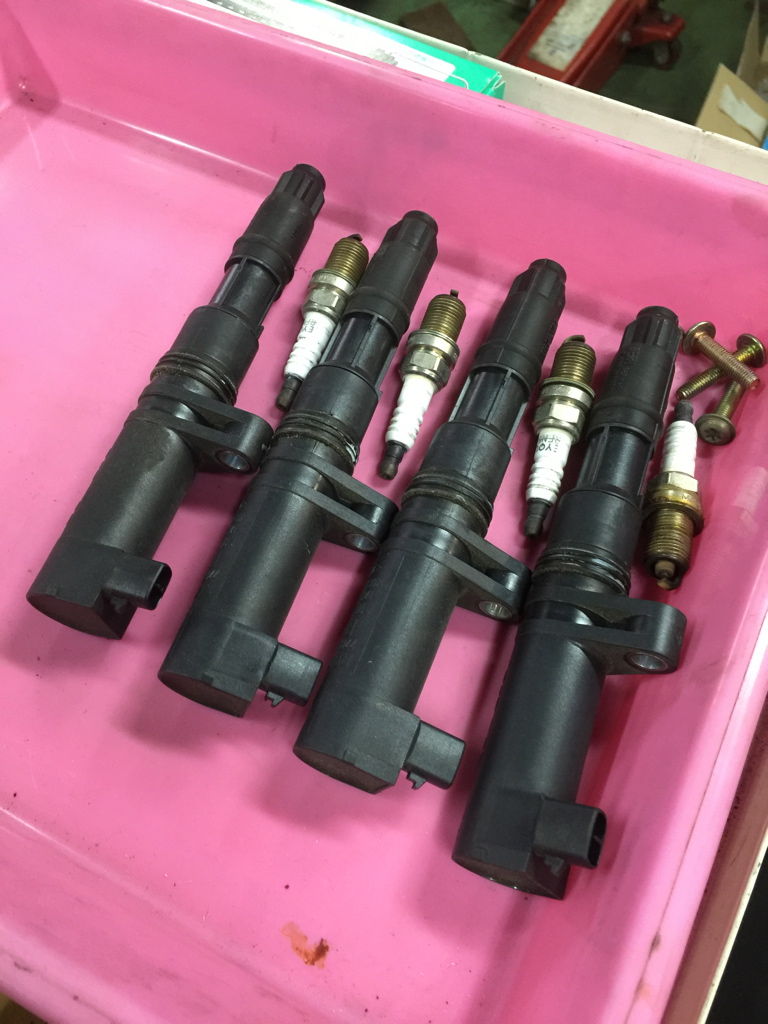

で、まずはアクセサリーベルト類を外して、次にクランクを回す準備としてプラグを抜いておきます。
こうしないといちいち圧縮が掛かって大変なんです。
全部同じ部品だけど、事なかれ主義の僕は順番が変わらないように並べておき、エンジン側にはゴミが入らないようにプラグホールにウェスなどを突っ込んでおきます。
IMG_0738_1024

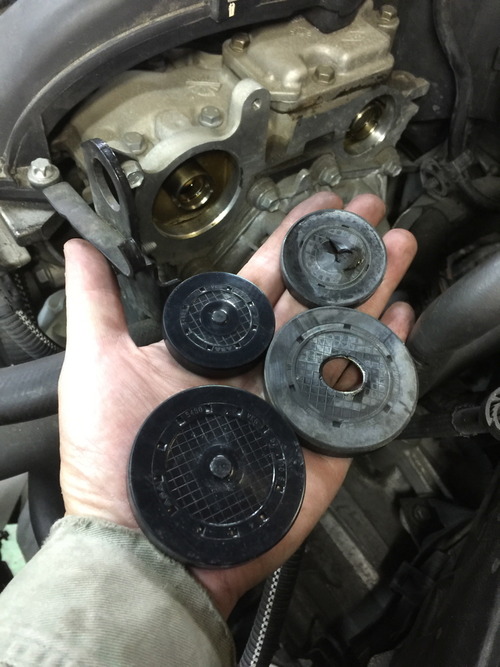

次にカムシャフトエンドが見えるように、エンドキャップを外します。
が、当然のように圧入してあって綺麗に取りようが無いので、真ん中の柔らかい部分(ゴムのみ)に切り入れてメリッと剥がします。そのため、この部品も必ず用意した方が良いでしょう(今回は、キットに入っていました)
IMG_0777_1024

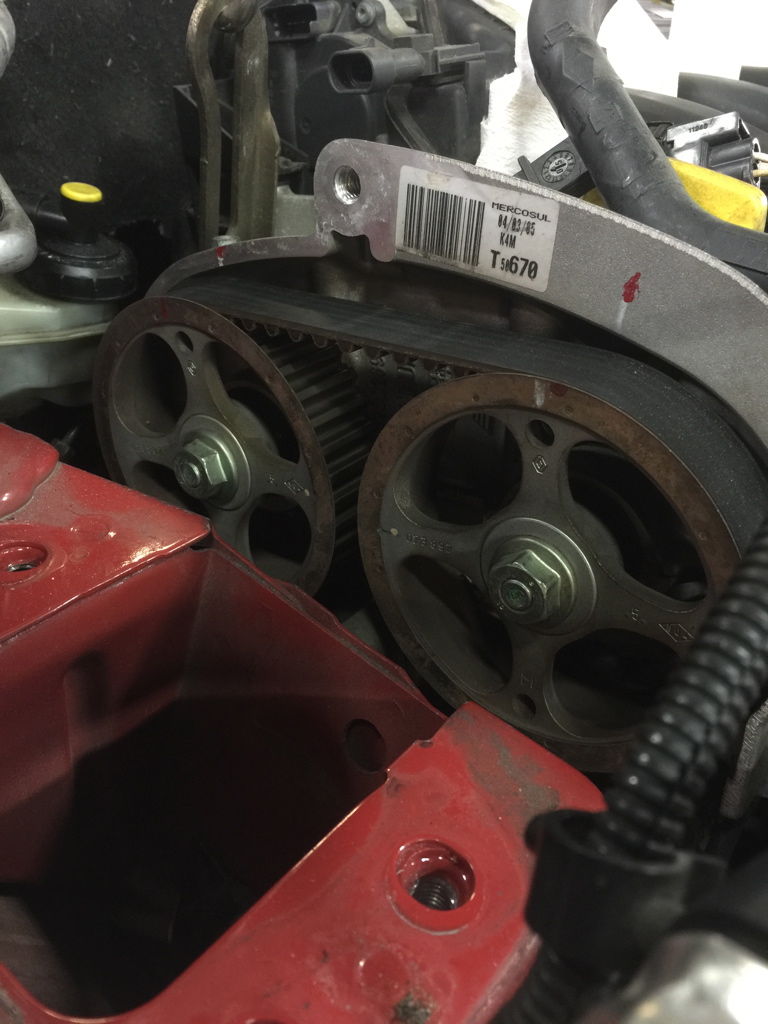

そしたら下に回ってクランクプーリーを正回転させて、カムシャフトエンドの溝が一文字になる位置にして、先のSSTをそれぞれセットします。

そして意味は無い、、、とは言え、やっぱり不安なのでマーキング。
前の人がやったものが残っていたので、それに習いました。
IMG_0758_1024

そしてどんどん外して行きますが、とにかく狭い!!
上下のカバーを外すだけで、擦り傷だらけ。。。
エンジンをエンジンクレーンで10cmくらい 上げ下げしながらの作業で、ひとりでやるとホント大変です。

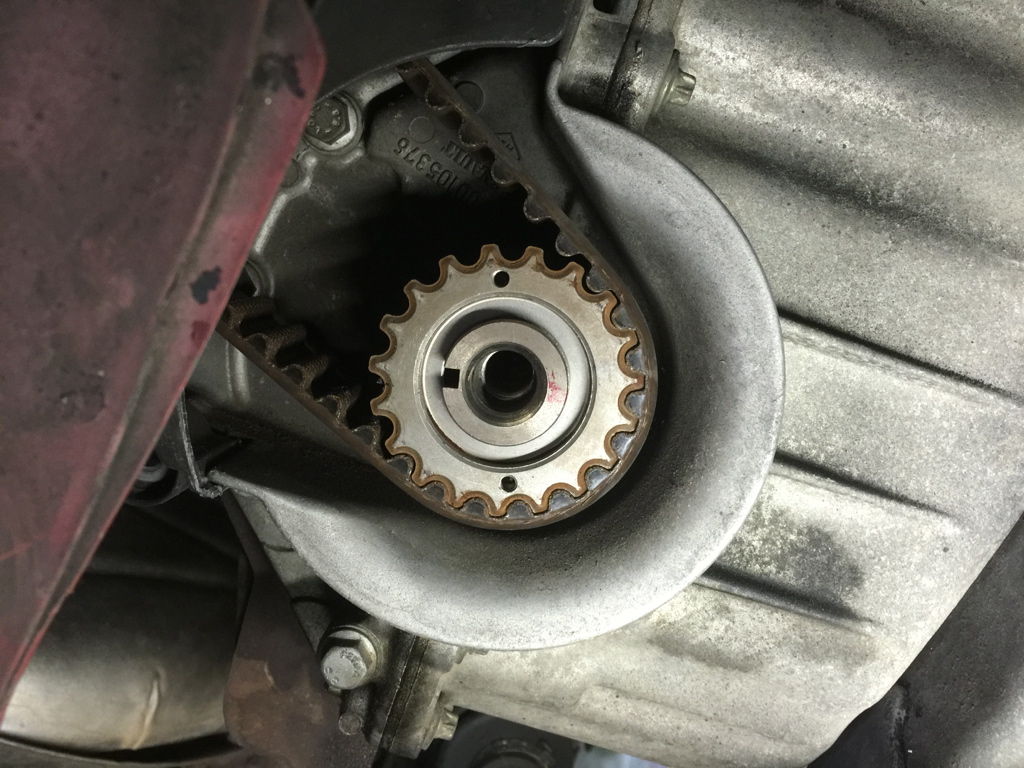

こちらがキーが無いクランクシャフトプーリー。
クランク軸にキー溝はあるのにね、、部品の共有化という意味では有効なんでしょう(苦笑
IMG_0761_1024

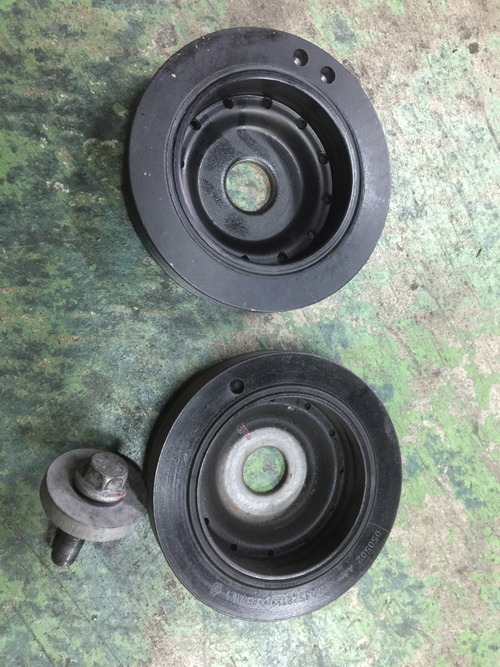

そしてクランクプーリーも交換しました。
IMG_0760_1024

正直なところ全然大丈夫そうだったけど、このプーリーも間にゴムが入っている構造のため、最悪の場合ゴムの劣化でバラバラになるという事例も出ているので、念のために交換しました。
ボルトも付属の新品にします。

で〜!ここで大きな問題に直面!!
なんと、、、、

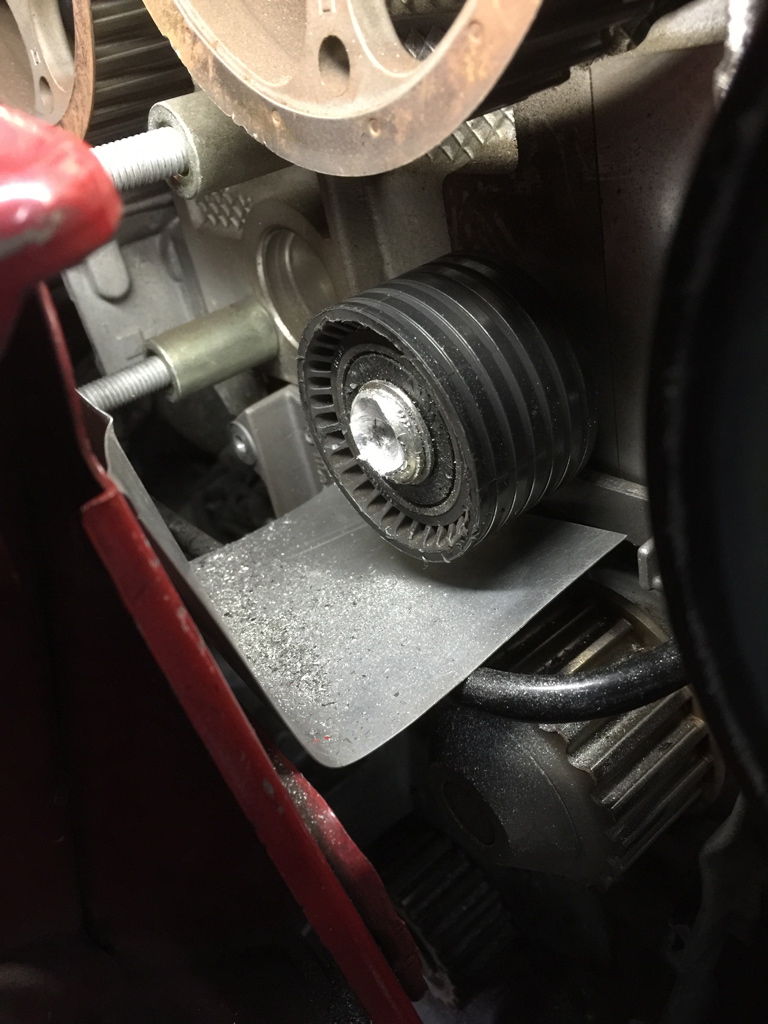

タイミングベルトのローラーベアリングのネジが固着して外れず、、、
結果ネジ山をなめてしまいました。
メガネレンチがひん曲がる固着力(涙
IMG_0762_1024
ちなみにここ、、、なぜかトルクスのT型。
せめてE型か、普通の六角ボルトにしておけよ!!!!とぶち切れながら頭を抱えて〜
あれこれ試すもビクともせず。。。

最終手段、、、、昔取った杵柄というワケで、ドリリング開始!
IMG_0765_1024
下に通っているパワステホースをキズ付けないように気を付けながら、頭をガリガリに削り〜
取っ掛かりが出来たところで、タガネを当ててトンカチでトントンと叩きながら回して外しました。

これも正面から作業出来ればずっと楽、、、と言うか、最悪エンジンを下ろすつもりで始めたんですが、何とか吊ったままで完了。
幸いサビて固着していたワケではないので、途中からは素直に回ってくれました。

そして外してみると、、、グリス感ゼロ!
前回のタイベル交換でも取れなかったんでしょうね〜、カラカラ回りで、多分初めての交換です。
僕も一瞬、、このままで良いかっ?って思ったけど、さすがに12万キロ以上の負担は辛かったでしょうから、無理をしてでも換えておいて正解でしょう。

ちなみにこのT型トルクスボルトは、何の変哲もない約60mmのボルト形状なので、ホームセンターでステンレス製60mm長の六角ボルトを買ってきて代用しました。
こっちの方がずっと使いやすいし、トルク測定もまともに出来て良いことづくし。
本当に、なぜここにT型トルクスボルトを使う必要があったのか、、、きっと社内規定とかの理由でしょうね。

そしてウォーターポンプも交換しておきます。

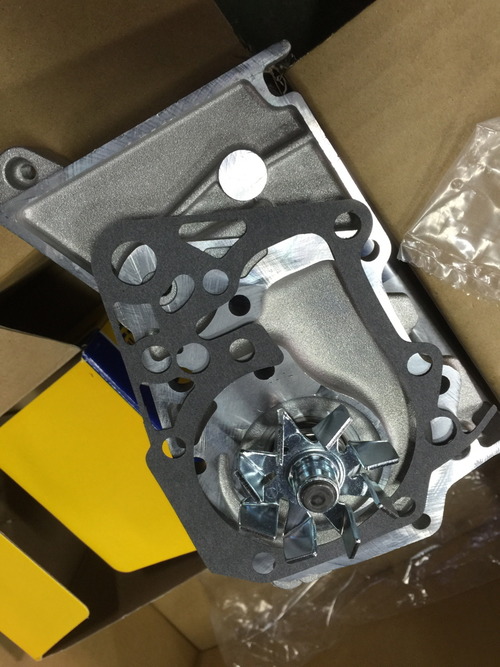

この頃のルノー車って、経費節減のためかウォーターポンプなどにガスケットを使わず、液状パッキンと部品の面当たりで行ける!!と言う設計でしたが、結局交換用パーツにはガスケットが入ることになりました。
IMG_0770_1024

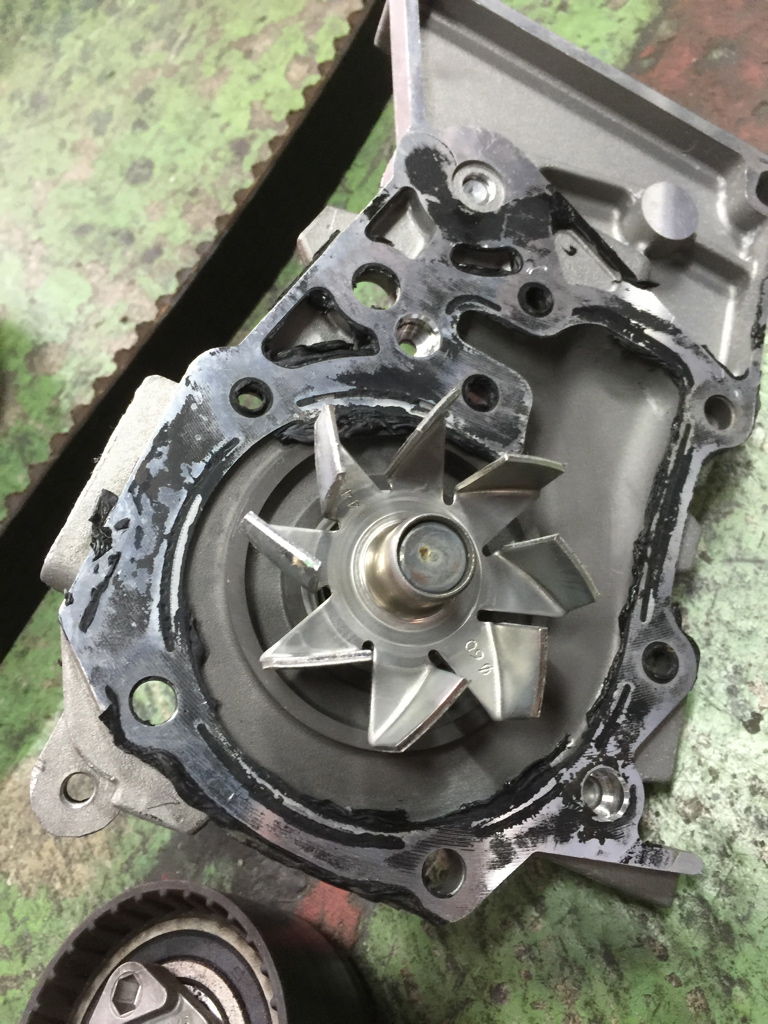

ところが、こちらもちょうど5年前の同整備で交換になってますが、なぜか新車時と同じ液状パッキン仕様。
虚偽記載とは思わないけど、漏れなくて良かったです(^^;
IMG_0769_1024

ちなみに状態はと言うと、シャフトから少しだけ漏れ始めていたので、こちらも換えておいて良かったです。
ただ、、、今回僕は資金不足により社外品を購入したんですが、付属のガスケットが純正品は金属ガスケットのようですけど、社外品は紙ガスケット。
そして回転羽根が純正品はステンレス製なんですが、社外品は鉄製メッキ仕様となっています。
今時のメッキは丈夫だと思うんですが、昔はここが腐食して、ひどいモノだと錆びて羽根がほとんど無くなってしまい、その結果オーバーヒートに陥るケースもあったので、多少の差額であれば純正品をお勧めします。


そして折り返し作業に入ります。
まずは、ウオポン取り付け面に残ってる液状ガスケットの残骸を綺麗に取り除いて、オイルストーンで面出しをしておきます。
ウォーターポンプは、紙ガスケットを使って整備書の指示通り順にボルトを締めていきます。
前のエスパスの時にも書いたんですが、「面で効果的に押さえる」 ために細いボルトを多く使う方式が採用されていて、ウオポンだけで7本も!面倒です(笑)

その後、タイベル一式を取り付けますが、テンショナーの可動範囲が狭いのでテンションが掛かって無くてもベルトに余裕が無くて填めるのは大変です。
もうちょっと余裕を持たせてくれれば良いのにね〜

ところでテンショナーの取り付け方法もちょっと面倒です。

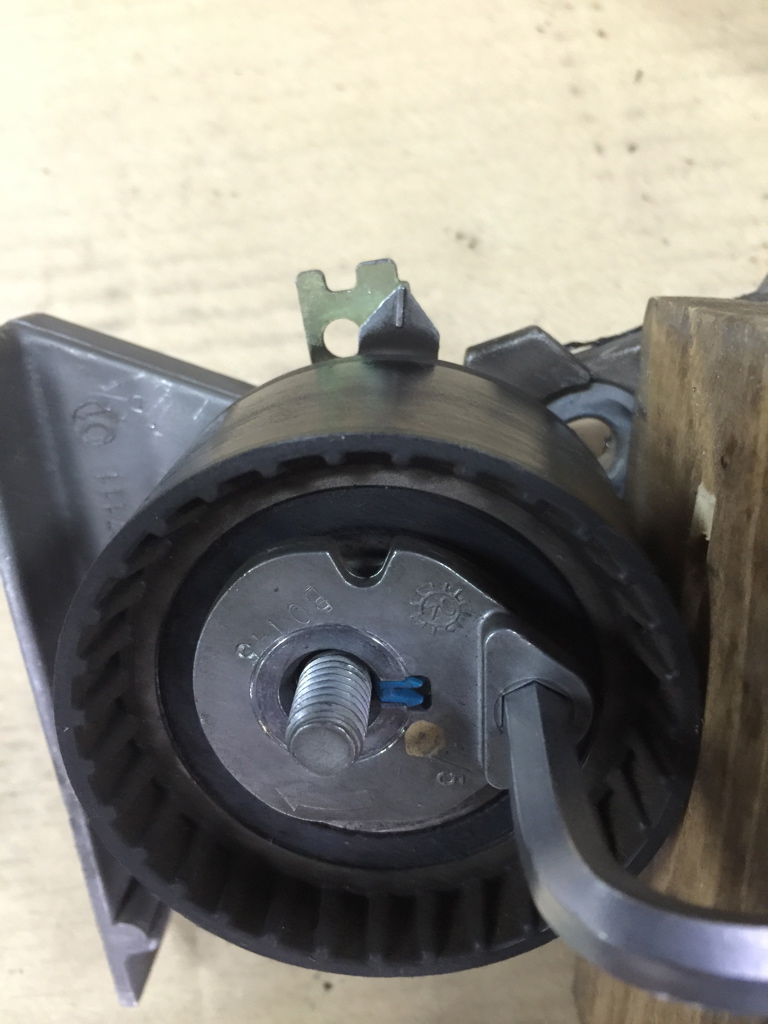

これは擬似的な写真になりますが、ベルトもセットした後、六角レンチを使ってカムを回すと、△印が一緒に動くので、この位置、、向こう側にある凹形状パーツ右端の切り欠きに頂点が来るように合わせて、仮止め(0.7daN.m)します。
IMG_0781_1024

その後、クランクを二回転させた後に、六角レンチで同位置を維持したままナットを緩めて、△頂点が左では無く、右方面にあるかチェックした後に本締めします(2.7daN.m)。
もしこの時、△頂点が左に行っている場合は、再調整しろと書いてあります、、、と思います(汗)

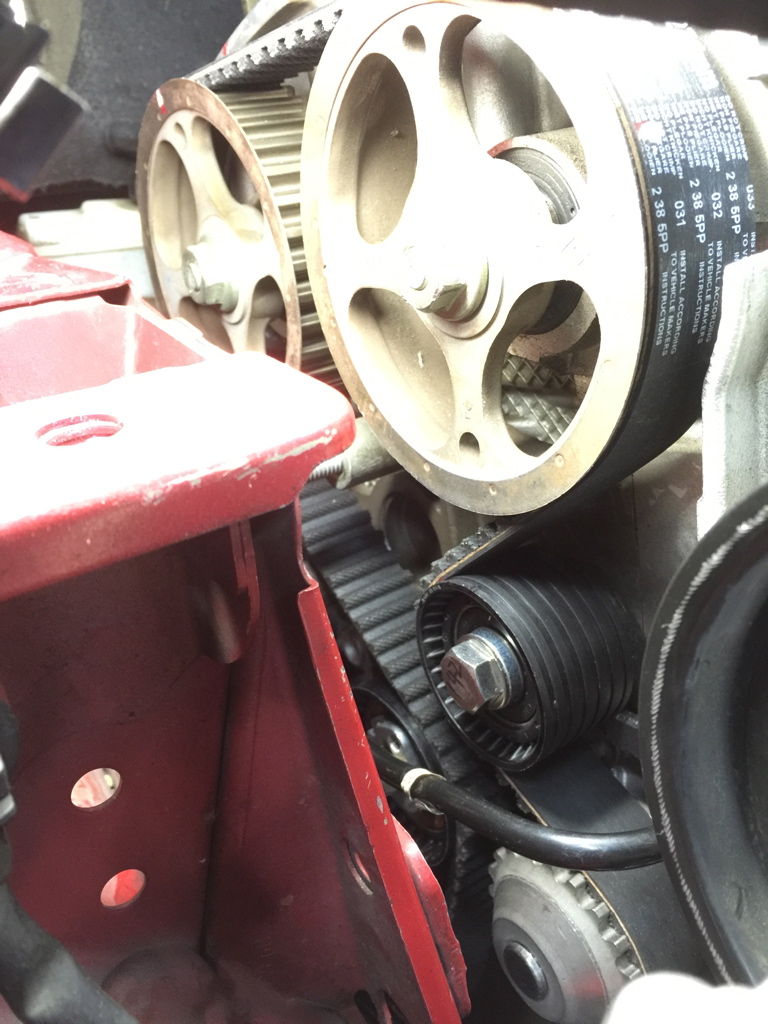

そして何とか組み上がり。
IMG_0774_1024

某参考サイトには、タイベル交換時にはパワステホースも外すとありましたが、確かに邪魔です。
パワステフルードの入れ替えが必要になるけど、ここを外せば結構楽にはなりますね。

そしてこの状態で、何度か手でクランクを回してみます。
もしカムシャフトとクランクのタイミングがずれて、ピストンとバルブが当たるような状態であれば、この時にわかります。
もちろんテンションの調整不備などで、回転数が上がったときにタイベルがずれて壊れることはあると思うけど、クランキングで、、、と言うのは、これで防げるはずです。

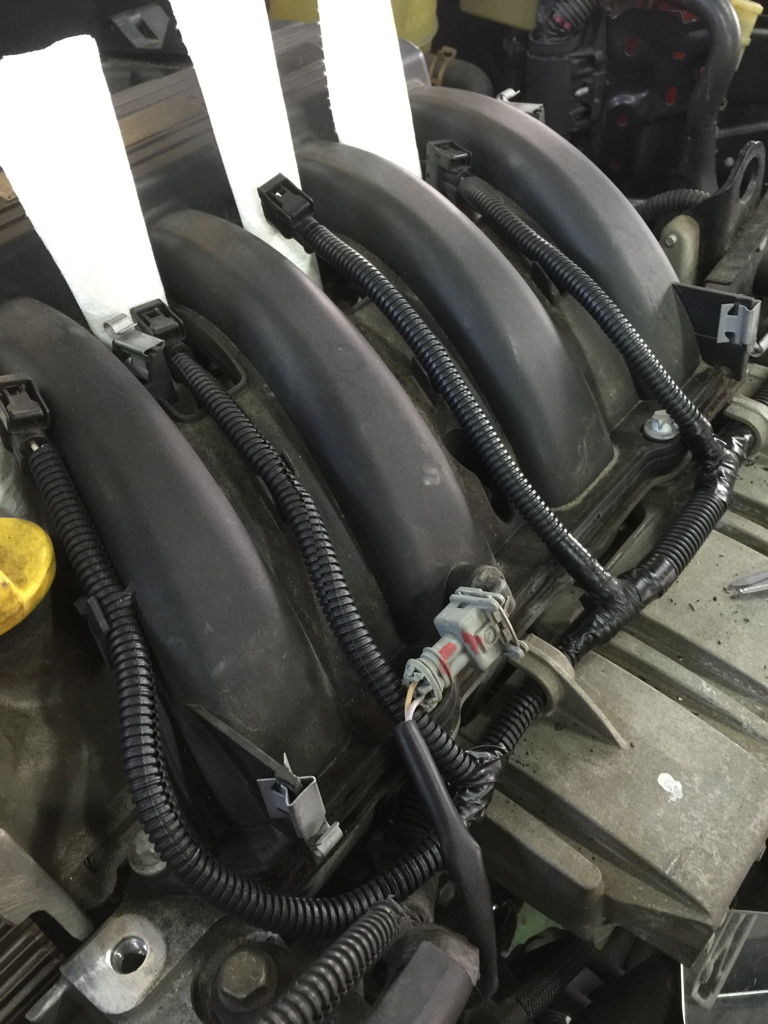

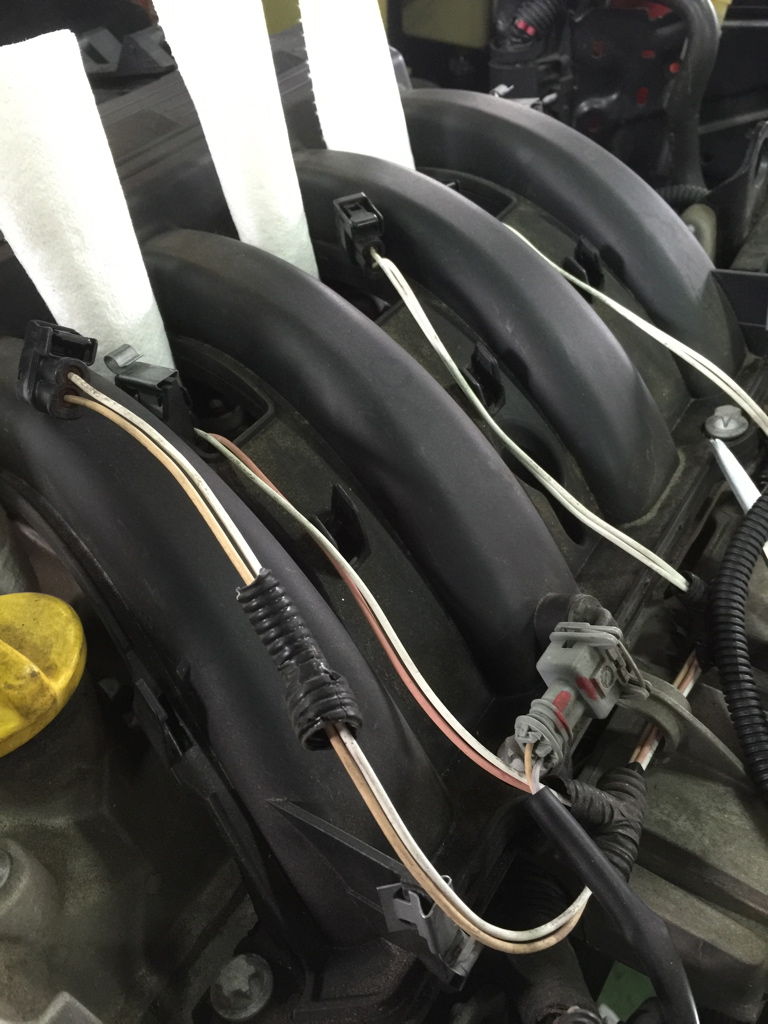

そして想定外でしたが、プラグへつながるコードのプラカバーが熱劣化のためにぼろぼろだったので、市販品で再生。
IMG_0767_1024
IMG_0768_1024

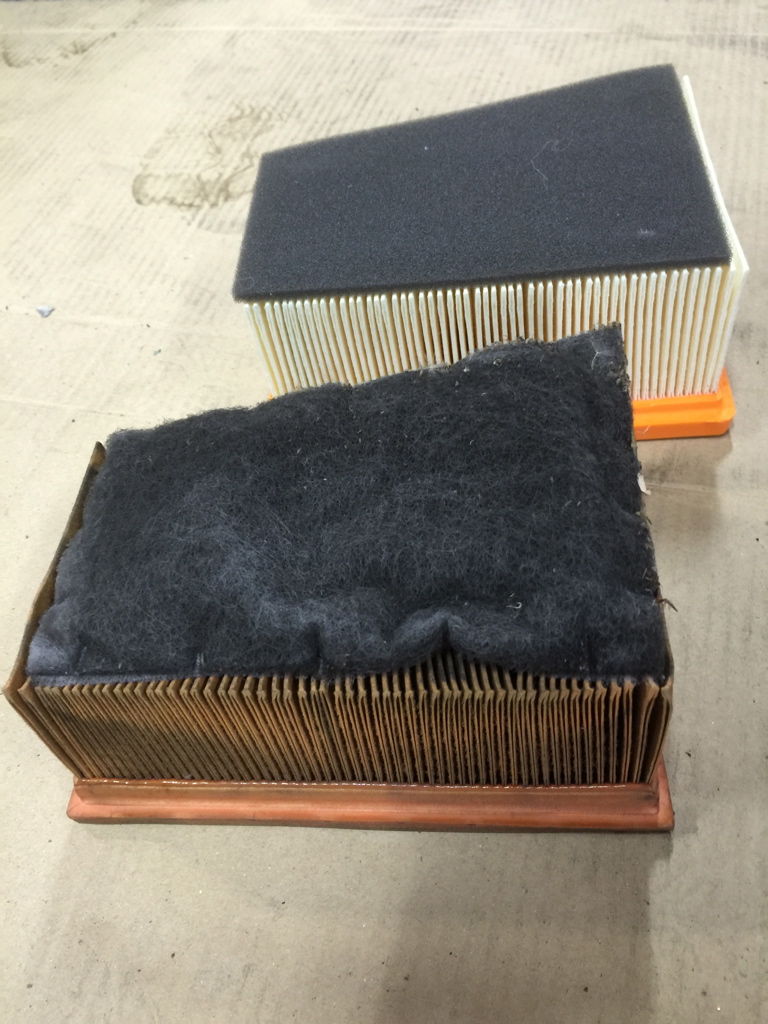

最後に古くなったエアフィルターを交換。
IMG_0776_1024

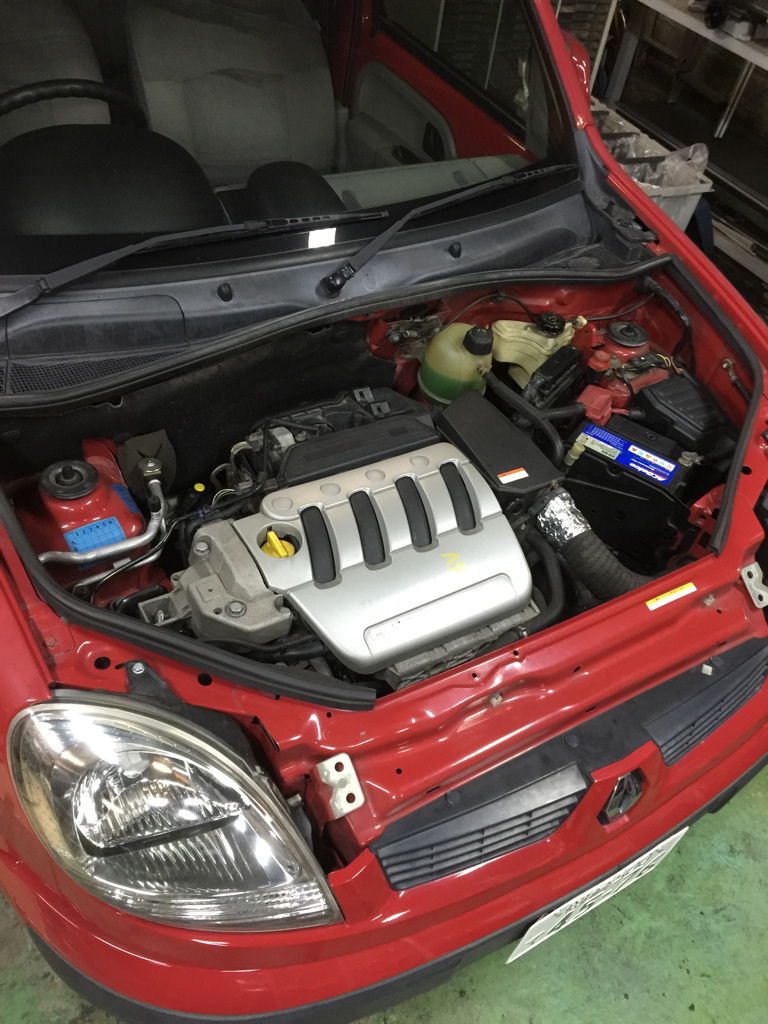

やっと完成です。
IMG_0779_1024

はやる気持ちを抑えながら、オイルとラジエター液を入れてエンジンスタート!
キュルキュル、、ブロ〜ンと、とりあえずは無事に掛かりました(^^)/

その後、ラジエターファンが回るまでアイドリングを続けると、サーモスタットが働いてラジエタータンク中のラジエター液が見る見る減っていくので、Maxになるまで継ぎ足して終了〜
試走後も何も漏れてないので、たぶん大丈夫でしょう。

毎度毎度一筋縄ではいかないけど、何とか今回も無事に作業が出来ました。
ありがたやありがたや〜

でも、重ねてになりますが、この作業はプロに任せた方が無難、、、と言うか、得!!だと思います。
こんな大変な作業を数万円でやってくれる、、、やっぱりプロは凄い!尊敬します(^^

タイミングベルト交換です。

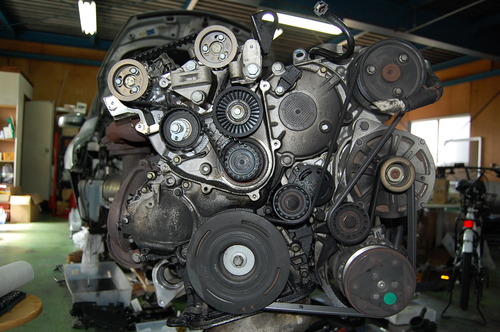

これがエンジンの右側、タイミングベルトとファンベルトの現状です。

DSC_0301

荷物が届いたときに、タイミングベルトが短いな〜と思ったんですが、開けてびっくり、クランク軸に直接掛かっていない構造なんですね。こんなの初めて見ました。

ベルト類とカバーを外すと、、、

DSC_0440

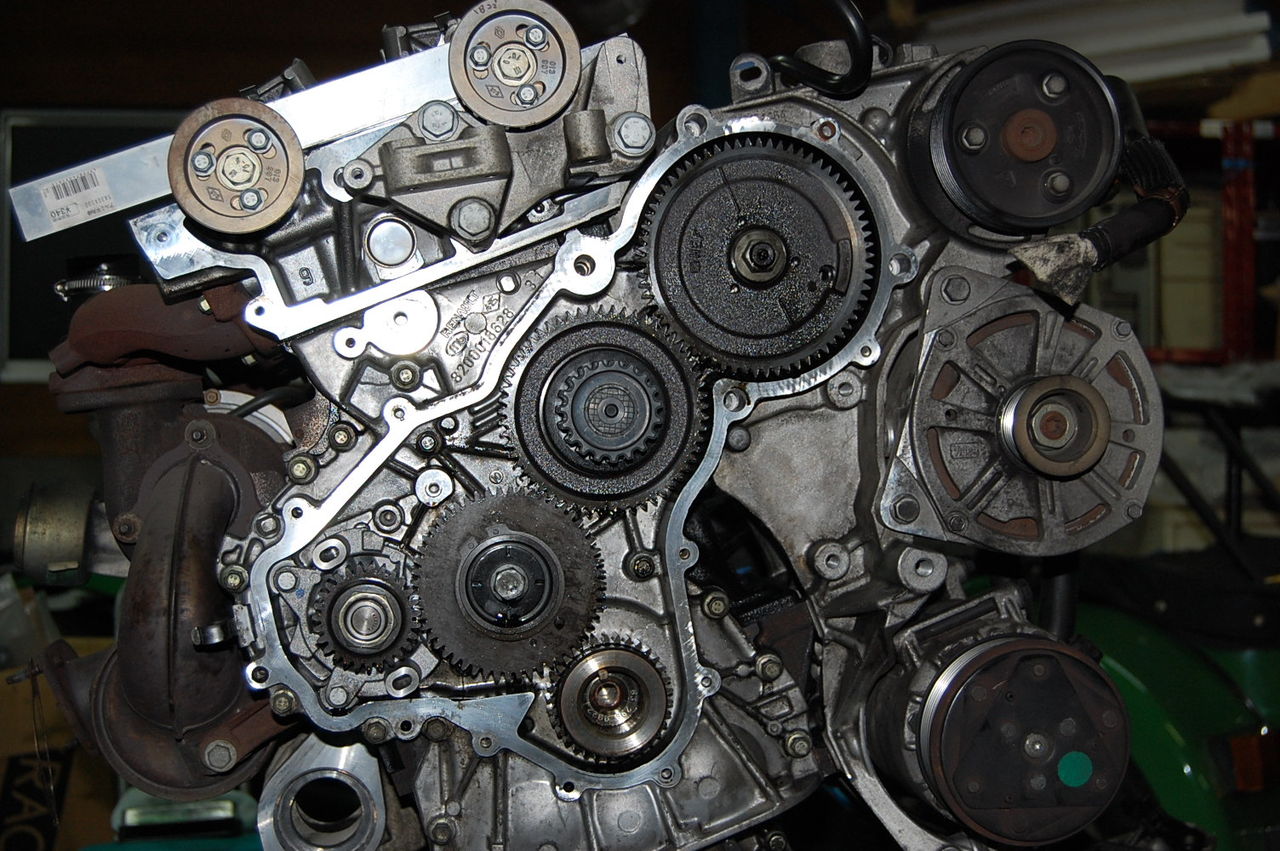

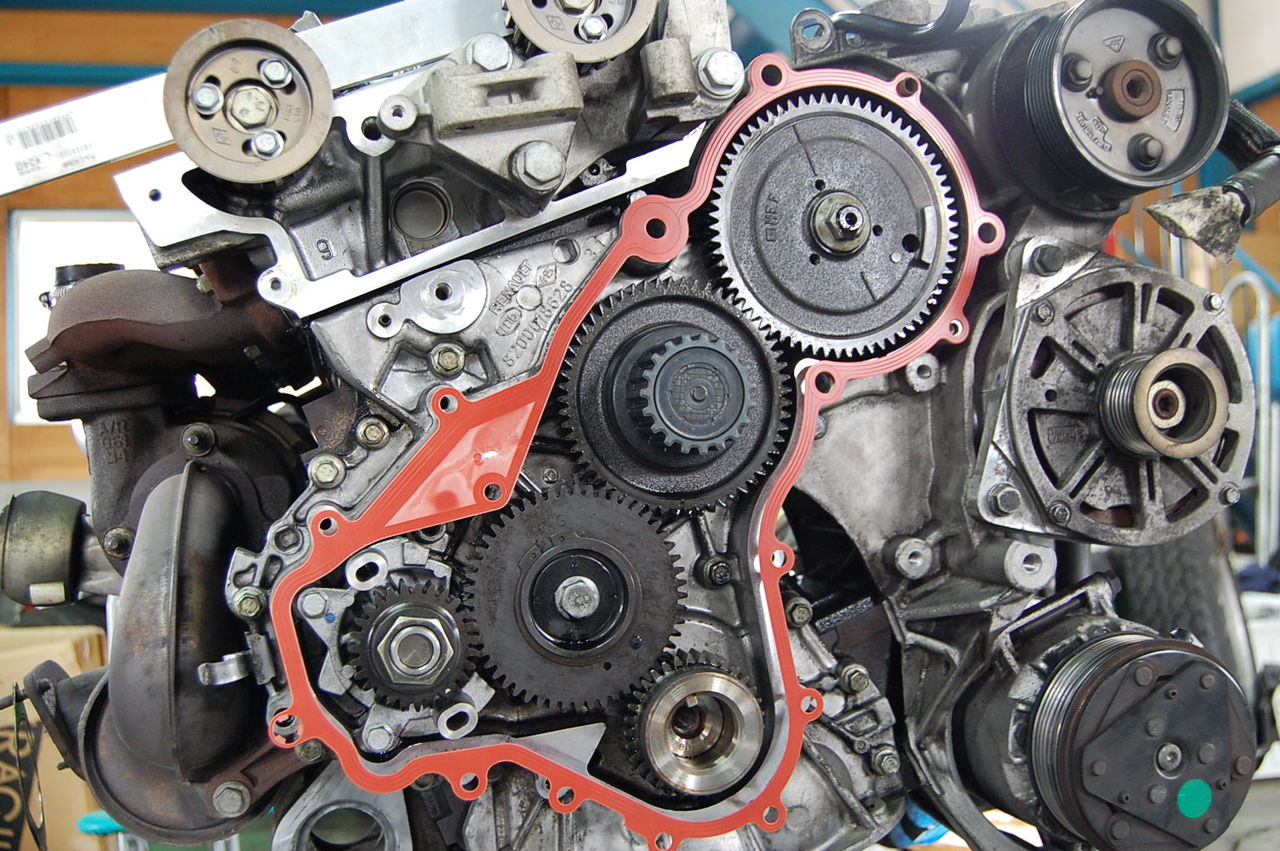

クランク軸からギア駆動で中央の小さいスプロケットを回していて、なんだか昔のバイクのエンジンを思い出す構造です。
でも、確かにこの方が 、ベルトへの負担は少ないかもしれませんね。

ちなみに、左下のギヤがウォーターポンプを、右上のが燃料ポンプ(燃料を圧縮するポンプ)を回しています。


で、ベルトだけさっと交換して、、、、なんて甘くなく、残念ながらシールからのオイル漏れを発見。
まあ、10万キロでは仕方ないですね。
ちなみに、スプロケットより上のオイルは、ヘッドから流れ落ちてきたもの。
タイミングベルトにも、結構掛かっていたようで、、、、切れなくて良かった〜

DSC_0341

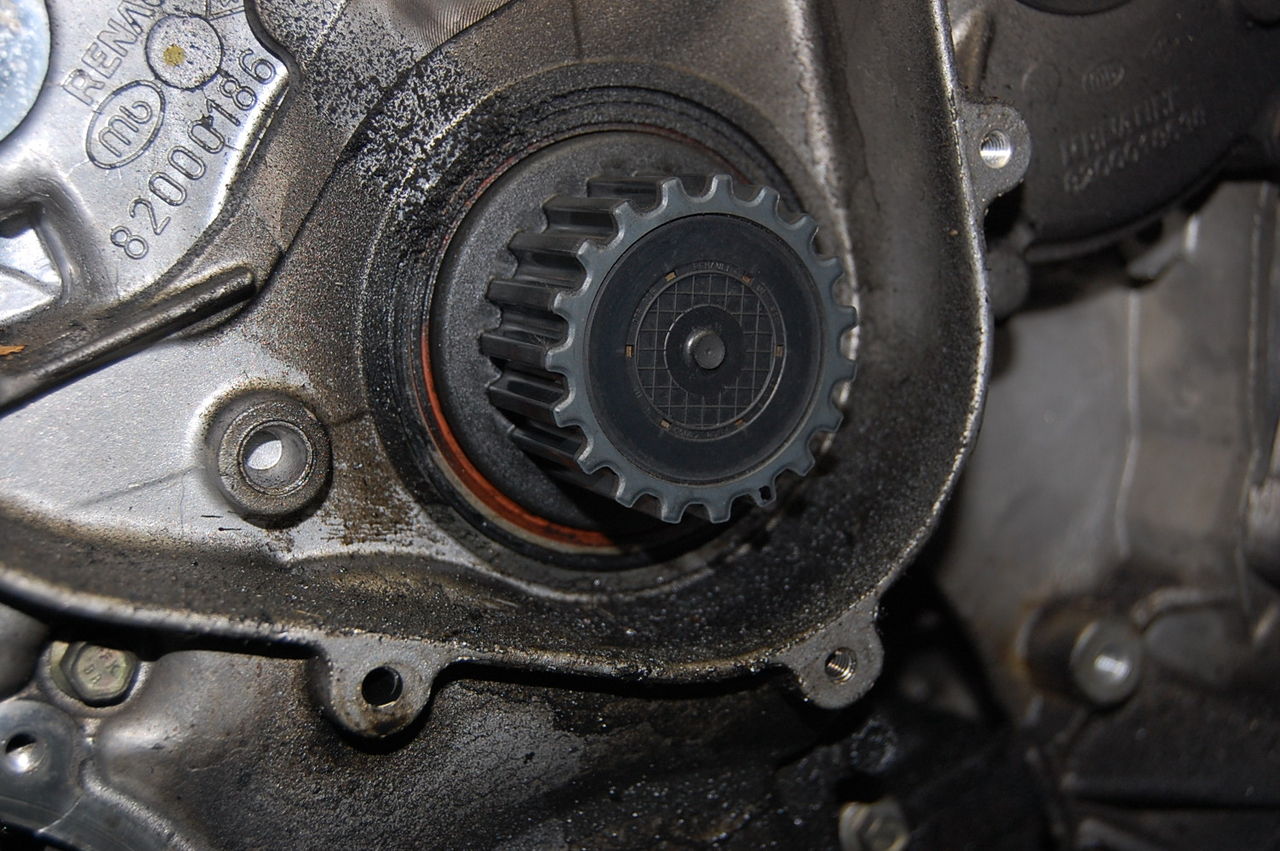

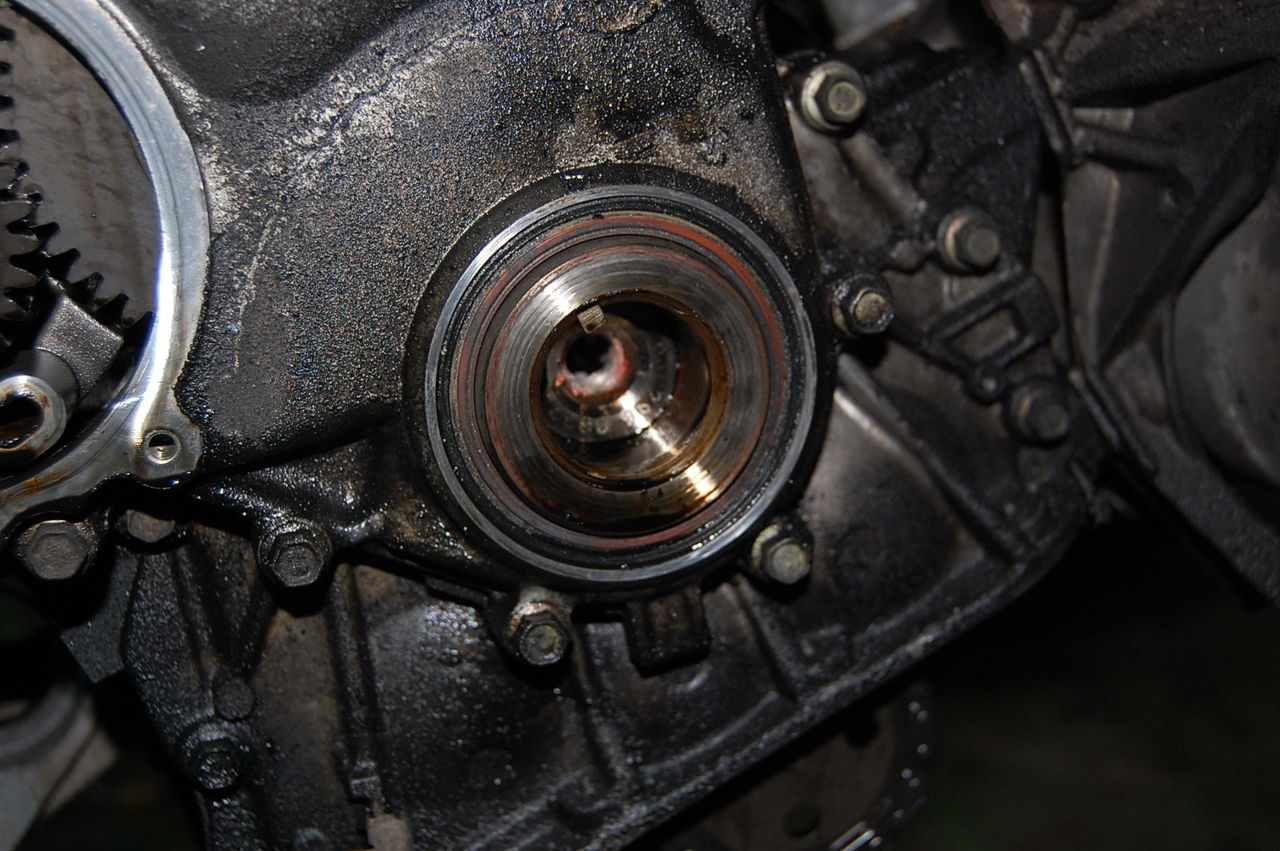

クランクプーリーのシールからも漏れを発見!
DSC_0342

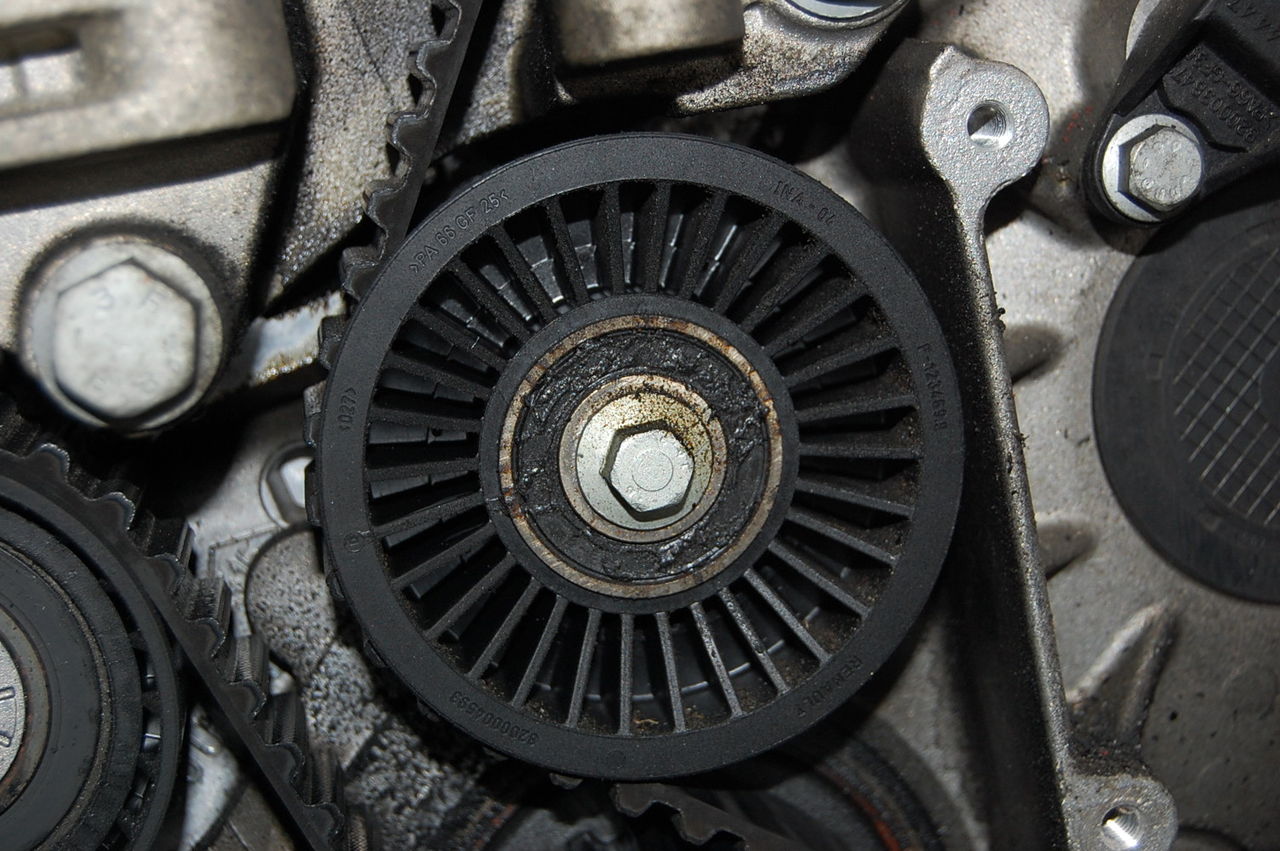

 ルノーお得意のプラスチック製ベアリングプーリーもグリスが出ちゃってて、、
DSC_0319

この辺をごっそり交換です。

で、タイベル交換時に大切なのは、タイミングベルトを外してる間にカムシャフトとクランクが回転しちゃってタイミングが狂ったりしないこと。
そこで本当はSST(特殊工具)が必要なんですが、当然そんなものは無いので、 適当に作りました。

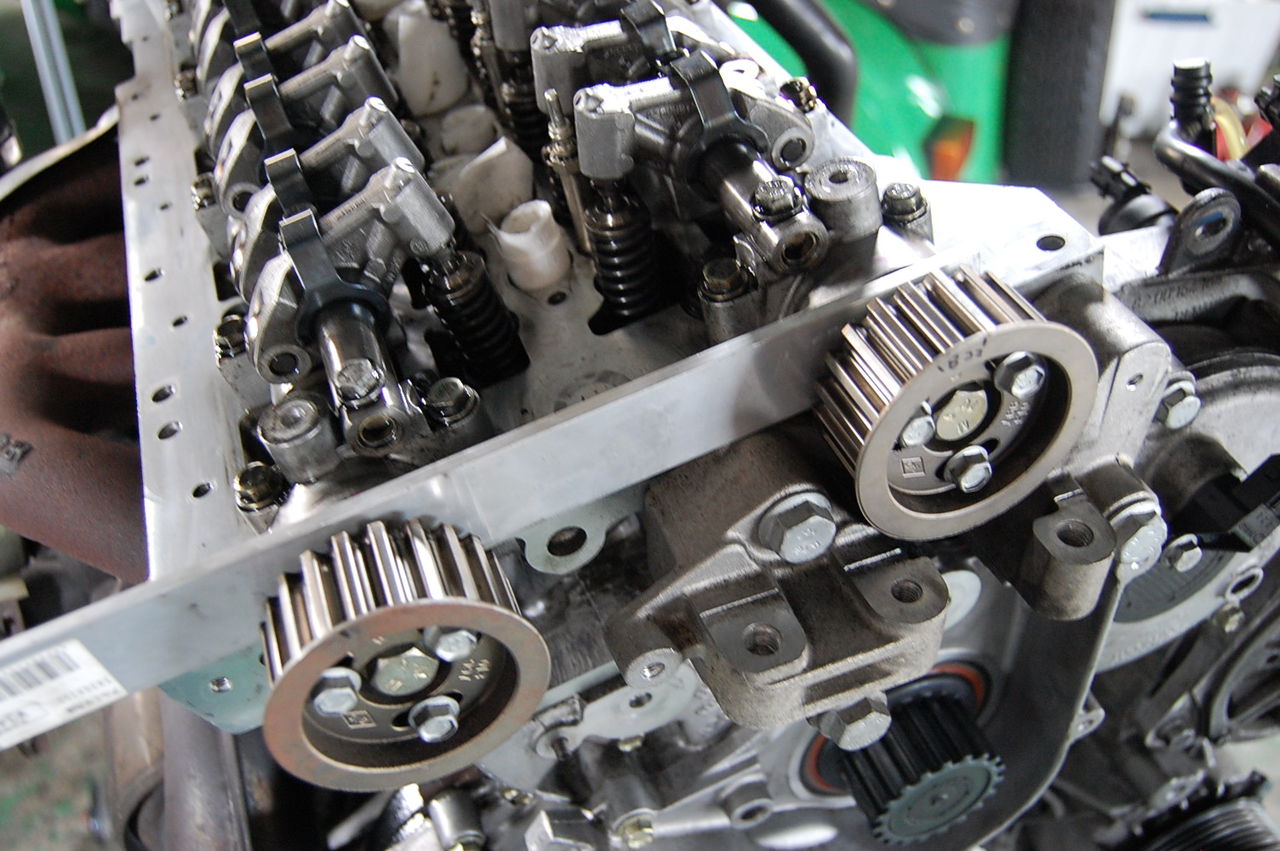

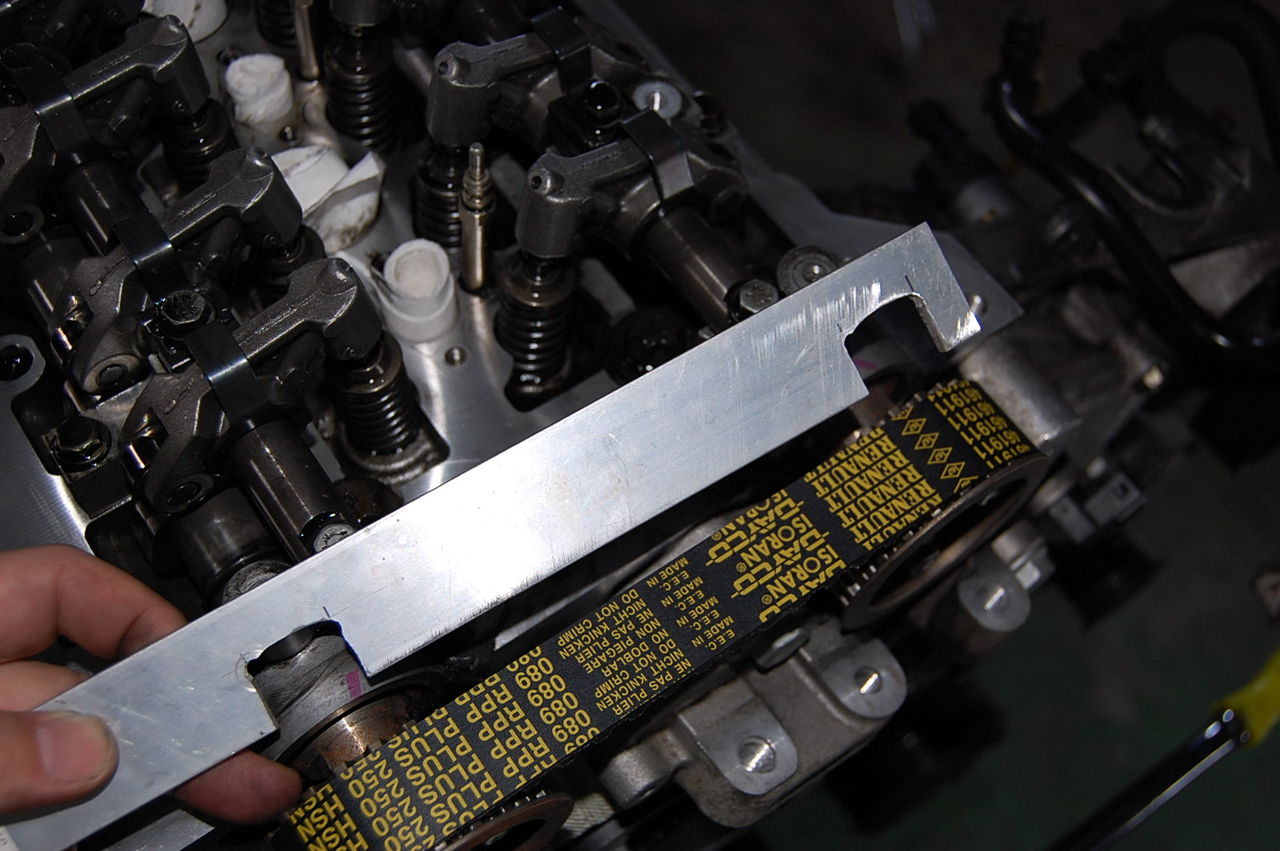

5mm厚のアルミ板に2箇所の切り欠きを作って、カムシャフトの凹部に填めて回転防止です。

DSC_0482
 DSC_0466

これで回転しないハズですが、それでも心配なので、いつも通りマーキングもして、ベルトの山数も数えておきます。

ちなみに本物のSSTは、単純な回転防止だけじゃなくて、テンショナーの張り具合を計るものが付いているんですが、さすがにそこまでは無理だったので、これで我慢。
テンショナーの張り具合は、別の基準でも出来るので、これで十分でしょう。

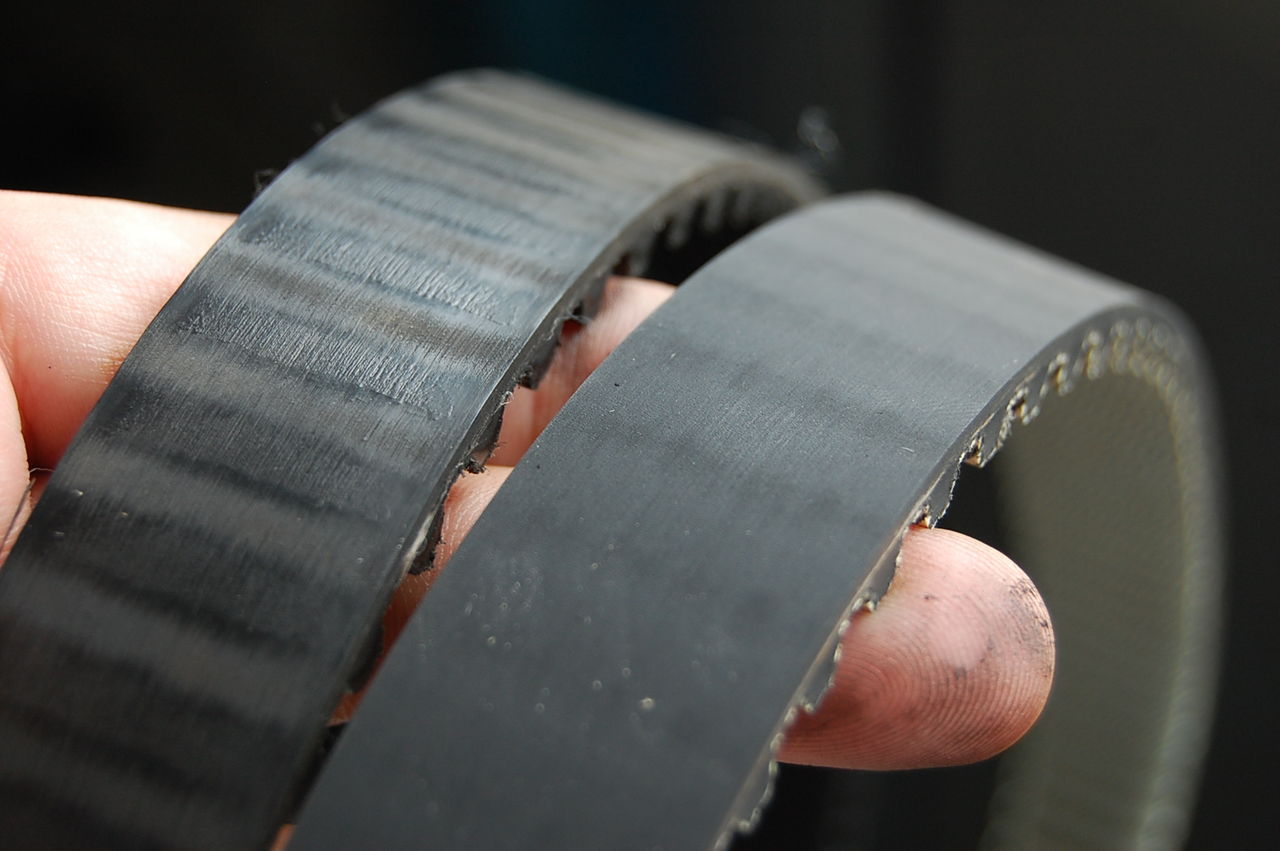

 ベルトの新旧はこんな感じで、
DSC_0472

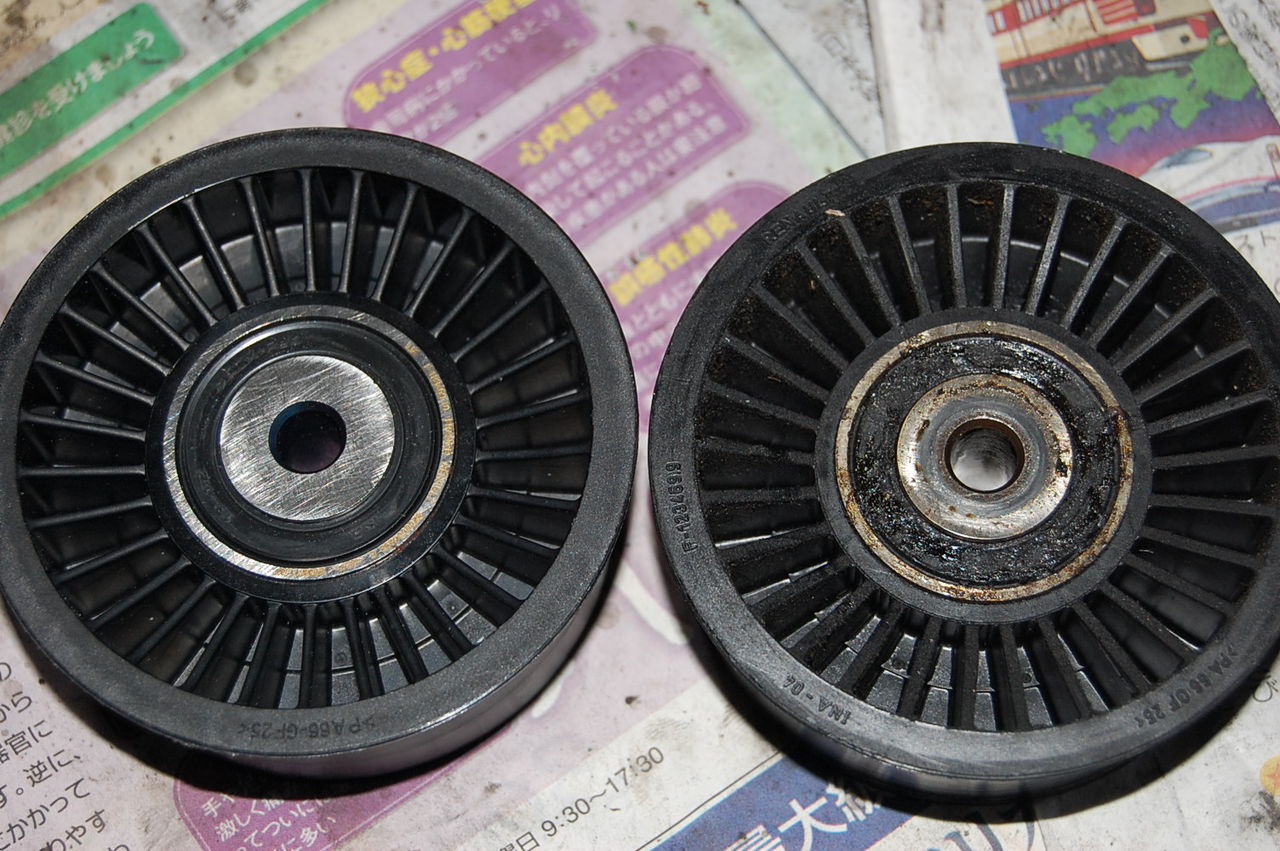

ベアリングプーリーも新しい方はピカピカです。
DSC_0471

当然ガスケットも新品を用意します。う〜ん、こういう時が幸せ(笑)
DSC_0455

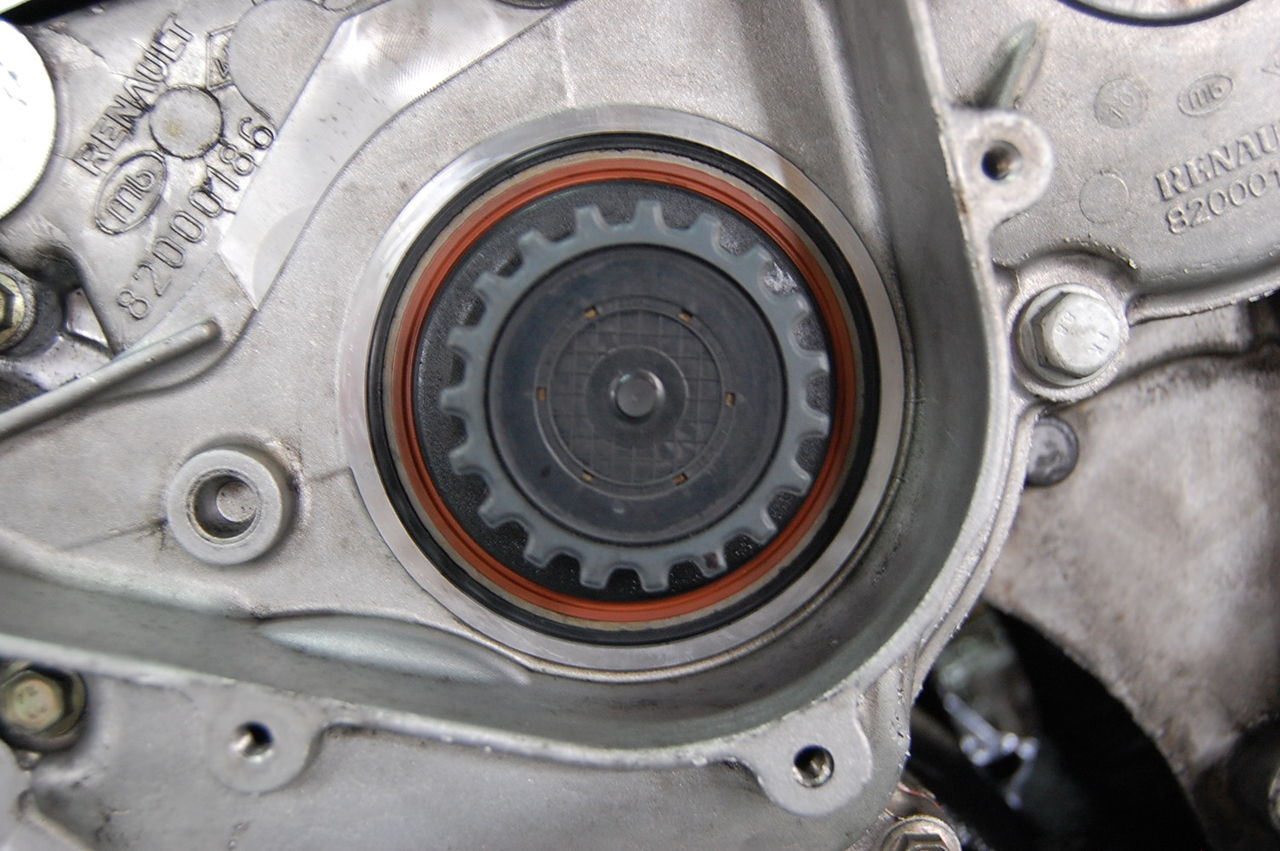

シールを交換したカバーをかぶせます。
DSC_0459
DSC_0462
これで、ここからのオイル漏れも無くなるはずです。

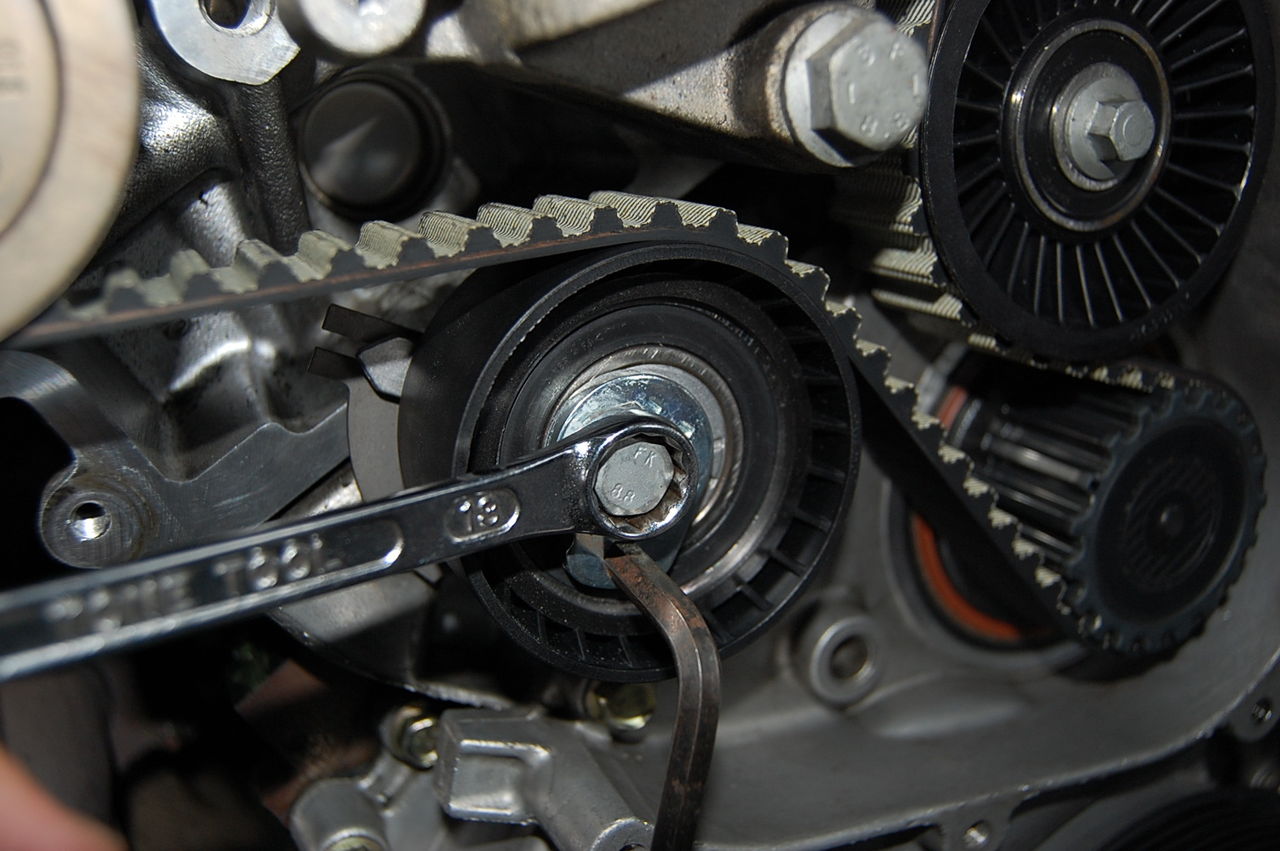

そして新しいベルトを付けて、テンショナーを装着〜
 DSC_0474

この頃のルノー製としては標準的なテンショナーみたいなんですけど、ちょっと変わってますよね。
張り具合の調整は、表面の板を六角レンチで引っかけて反時計回りに回して、奥の矢印型の板と切り欠き部分を合わせるようにして行います。
この調整方法は、特に不思議じゃないんだけど、不思議なのはボルトで固定した後もテンションが変わるんです。
クランク軸をグルグル回してベルトを動かすと、矢印プレートがゆらゆらと動く=ベルトの位置によってテンションが変わるみたいです。
まあ、今時の車は難しいので、僕の頭では理解不能、、、そういうもん!って思うのが幸せですよね(笑)

とまあ、こんな感じでタイミングベルト交換は無事終了です。
DSC_0476


で、いつも思うことなんだけど、、、、

やっぱりあちらの人達は、エンジンを下ろすことしか考えてねーなー! !!
いい加減、整備効率も考えて設計してよね〜

つくづく人種は多様だと思いました。
